TW-XQ35電動汽車電池管理系統

電動汽車管理系統 48v-96v鋰電池電量顯示bms管理系統

（MC11電池管理系統）

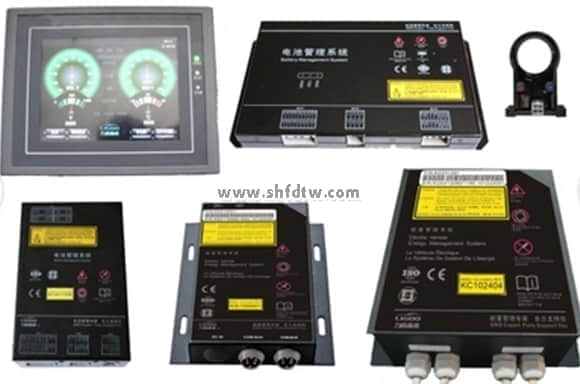

      電池管理系統由彩色觸摸屏（5.6寸）、GTBMS005A-MC11管理主機、GTBMS005A-VT電壓、溫度采集模塊和GTBMS005A-CH電流采集模塊組成，檢測電池組中所有單體電池電壓，電池組總電流，環境溫度。

具體性能如下：

1．系統主機由彩色觸摸屏和管理計算機構成，觸摸屏首頁顯示電池組總電壓、電池組總電流、儲備能量、單體最高及電池號、單體最低及電池號、最高溫度，通過觸屏可以查看到所有采集數據包括每只單體電池電壓，所有溫度，容量等；通過觸屏可以對系統工作參數進行設置，系統運行參數包括：每塊采集模塊管理電池數量選擇，電池電壓上限、下限報警限制設置，溫度上限報警設置，電流上限報警設置，電壓互差最大上限報警設置，SOC初始值設置，額定容量，儲備電量校正系數，系統時鐘等。

2．系統電壓和溫度采集板采用模塊化結構，每個模塊管理10只電池和1路溫度。采集板可適應電動車電池分布較廣的特點，隨電池箱分散安裝，之間僅需電源線和少量數據通訊線連接。

3．電壓和溫度采集板管理電池數量可以從1~N(N≤10)只靈活設置，接線方式采用N+1根；溫度可根據需要設置成有或無。

4．電流采集模塊提供一路電流采集量，電流傳感器選用電流霍爾傳感器。

5．主機提供CAN總線接口，與ISO 11898 標準完全兼容。

6．主機提供USB接口，主機提供數據存儲功能，數據存儲的時間間隔為30秒，可保存連續7天的所有數據，通過USB接口連接主機與計算機，使用BMS應用軟件即可收到所有存儲數據。

7．主機提供報警接口，電壓上、下限報警，溫度上限報警，過流報警等
