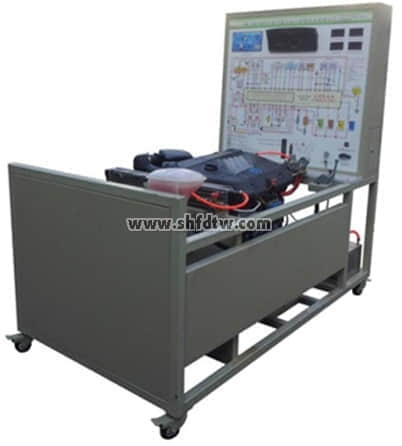

TW-XQ1油氣雙燃料汽車動力系統實訓臺(汽油版）
一、設備簡介
油氣雙燃料汽車動力系統實訓臺(汽油版）采用雙燃?xì)饣旌蟿恿ζ桶l(fā)動機為基礎，可運行發動機，進行起動、加速、減速等工況的實踐操作，真實展示雙燃?xì)饣旌蟿恿ζ桶l(fā)動機的組成結構和工作過程。
適用于中高等職業技術院校、普通教育類學院和培訓機構對汽車雙燃?xì)饣旌蟿恿Πl(fā)動機和維修實訓的教學需要。
二、功能特點
1.真實可運行的雙燃?xì)饣旌蟿恿ζ桶l(fā)動機，充分展示雙燃?xì)饣旌蟿恿ζ桶l(fā)動機的組成結構和工作過程。
2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖（包括發動機電控電路與燃料控制ECU系統）；學員可直觀對照電路圖和雙燃?xì)饣旌蟿恿ζ桶l(fā)動機實物，認識和分析控制系統的工作原理。
3.實訓臺面板上安裝有汽車儀表與燃?xì)廪D(zhuǎn)換開關，可實時顯示發動機轉速、水溫、機油壓力燈、燃?xì)獯鎯α?、充電指示燈等參?shù)變化。
4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各繼電器、電磁閥、傳感器等管腳的電信號，如電阻、電壓、電流、頻率信號等。
5.實訓臺配備有油門控制裝置，可方便對發動機加速減速。發動機在怠速狀態時，只有燃油工作；在加速狀態時，油氣混合同時工作，在負荷加大時，燃?xì)饬孔兇蟆?/span>
6.設備檢測面板正前方底座上配有20cm的鋼制臺面，方便放置資料、檢測儀器等。
7.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。
8.實訓臺底座采用鋼結構焊接，表面采用噴烤漆工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。
三、技術規格
外形尺寸：1500×1000×1700mm(長×寬×高)
工作電源：直流12V
燃油標號：依發動機型號
油箱容積：10L
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
面板機柜：1.5mm冷板沖壓成形，背面設置維修門；
移動腳輪：120*80mm
四、基本配置(每臺)
|
序號
|
名 稱
|
規格型號
|
單位
|
數量
|
|
1
|
檢測控制面板
|
裝有各種檢測端子以及彩色電路圖
|
套
|
1
|
|
2
|
組合儀表
|
|
套
|
1
|
|
3
|
點火開關
|
|
個
|
1
|
|
4
|
燃?xì)廪D(zhuǎn)換開關
|
天威配套
|
個
|
1
|
|
5
|
燃?xì)饪刂蒲b置
|
天威配套
|
套
|
1
|
|
6
|
雙燃?xì)饣旌蟿恿?/span>汽油發動機總成（帶發動機運行所有附件）
|
翻新，原車
|
套
|
1
|
|
7
|
燃料氣瓶
|
天威配套,5KG
|
個
|
1
|
|
8
|
燃油箱
|
10L
|
個
|
1
|
|
9
|
油門控制裝置
|
天威配套
|
套
|
1
|
|
10
|
進、排氣管
|
原車
|
套
|
1
|
|
11
|
水箱(含保護罩)
|
天威配套
|
套
|
1
|
|
12
|
冷卻風扇
|
天威配套
|
套
|
1
|
|
13
|
蓄電池
|
12V
|
臺
|
1
|
|
14
|
繼電器
|
含：起動繼電器等各類運行繼電器
|
套
|
1
|
|
15
|
保險絲盒
|
天威配套
|
個
|
1
|
|
16
|
電源總開關
|
50A
|
個
|
1
|
|
17
|
故障模擬系統
|
天威配套
|
套
|
1
|
|
18
|
移動臺架(帶自鎖腳輪裝置)
|
1500×1000×1700mm(長×寬×高)
|
臺
|
1
|
|
19
|
教師手冊
|
天威配套
|
套
|
1
|
|
20
|
合格證與保修卡
|
天威配套
|
套
|
1
|
