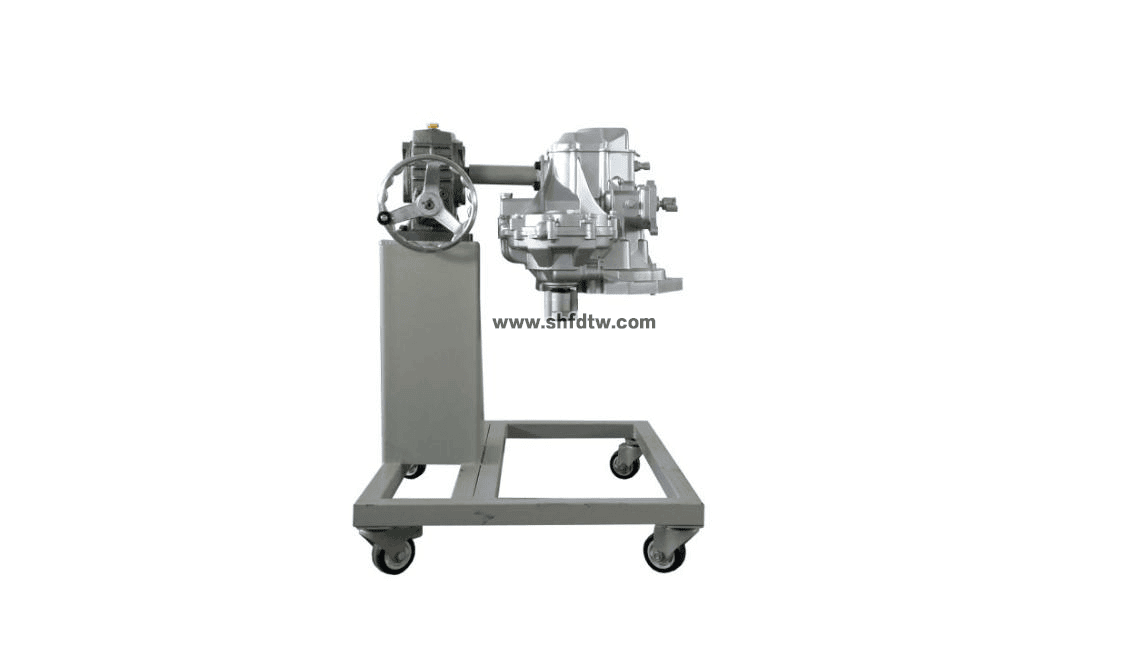

新能源汽車變速器拆裝實訓臺

一.功能簡介

1.采用  翻新 比亞迪E5  新能源汽車變速器總成(附件齊全，易于拆裝)，并裝在專用翻轉架上。采用減速翻轉機構，可使變速器旋轉任意角度，并能任意位置鎖止，便于學生從不同的角度進行拆卸和裝配。

2.底部放置接油盤，便于小零件或螺絲的集中存放。

3.翻轉架采用了高強度的鋼結構焊接，表面經噴涂工藝處理。翻轉架底部帶有自鎖腳輪，可移動式，方便教學。

二.技術規格

1.設備外形：1000×600×1100mm (長×寬×高)

2.立柱與鋼管：立柱200*200*5mm，鋼管40*40*3mm

3.萬向腳輪：前二只萬向帶鎖止功能腳輪，2后二只萬向腳輪，腳輪與臺架用M6*4螺絲固定，方便設備維修與維護。

4.腳輪：60mm×50mm(直徑×寬度)，腳輪支撐：1.0T

5.減速機：MOPA70；1：70

三.實訓（實驗）項目

新能源汽車變速器結構與原理認知實訓。

新能源汽車變速器拆裝與檢測實訓。

四.基本配置

新能源汽車變速器總成(附件齊全，易于拆裝,翻新 比亞迪E5)、拆裝翻轉架(帶自鎖腳輪裝置,帶立柱鋼管200*200*5mm,950×680×850mm長×寬×高，帶減速機可做軸向任意角度的翻轉和靜止)、大面積接油盆(660×590×35mm長×寬×深)、減速機構（帶搖手盤等附件，WPA70）
