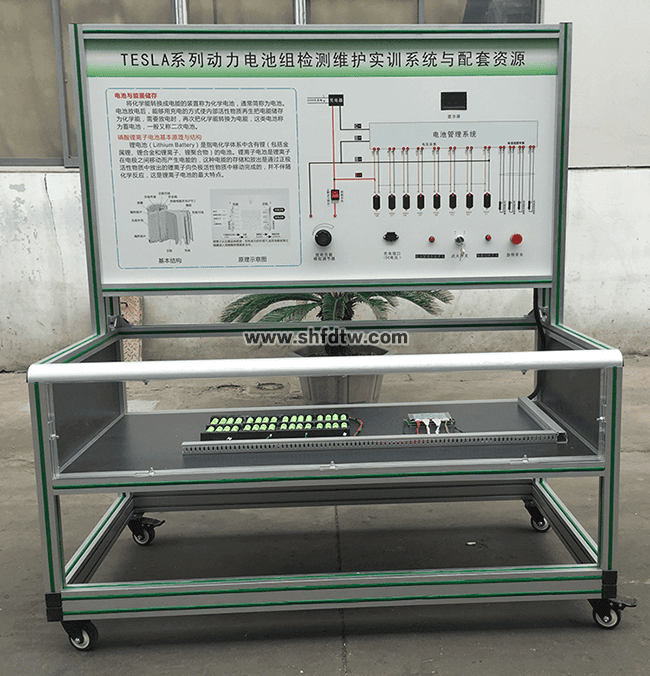

TW-TDJ09 TESLA系列動力電池組檢測維護實訓臺
一.產品簡介
1.實訓臺安裝TESLA系列鐵鋰電池模組(18650型三元鋰離子電池,8串單體電池），包含電池管理系統(BMS)，電池管理系統帶均衡、電流測量、單體電壓檢測、高精度庫侖計功能，基于電流對時間計分，準確計算電池剩余容量，充入電量、液晶屏（2.3*9.3cm）顯示等功能。
2.電池包能通電工作，清晰地展示單體電池以及它們的成組方式和連線方式，并可反復進行電池模組的拆裝操作。
3.電池包在實訓臺上的布置方式，需滿足方便學員反復拆卸和安裝電池模組的要求。
4.BMS在動力電池包上的安裝位置以及電氣機械連接方式需與原車保持一致，以滿足學員反復拆卸和安裝BMS的要求。
5.實訓臺配備電池充電機，可以給電池補電。
6.借助數字式萬用表，學員可以對單體電池電壓和內阻進行實測。
7.電池箱采用透明有機玻璃制作。
8.滿足動力電池組檢測維護實際操作實訓(包含電池組拆裝與組裝、電池充放電檢測、電池性能管理系統檢測、電池組維護實訓)。
本裝置內置智能電源管理器模塊、智能實訓管理器模塊。通過與“實訓室智能化管理平臺”和一體化智能講臺進行聯動，將實訓室的實訓設備進行物聯網組網。具體功能如下：
（1）設備用電智能化管理：實訓設備通電需要在實訓管理器APP中提交用電申請，教師 app端授權。避免學生隨意用電導致安全事故。
（2）教師實訓備課與資料上傳：教師端支持實訓備課，支持實訓電子教案、實訓任務書、電子課件、微課視頻、flash動畫等素材上傳
（3）學生線上預習：學生可以通過web端、app端預習教師備課內容。
（4）學生無紙化學習：學生可以通過實訓管理器查閱當前學習資料，如實訓任務書、實訓實操視頻錄像等，按步驟進行實訓操作.
智能電源管理器模塊
1)供電：220VAC 功率：10W
2)安裝方式：35mm導軌式
3)電壓量程：AC 1~300V
4)電流量程：10mA~10A
5)測量精度：電壓、電流、功率：± 1.0%；有功電度：1級
6)電流能斷能力：3A
7)通式方式：RS485
智能實訓管理器模塊
1)供電：12VDC，功率：25W
2)安裝方式：掛耳式
3)10吋電容觸摸屏
4)CPU 1.2G, 運存1G，EMMC 8G
5)外殼采用鋁合金CNC緊密加工，表面噴砂處理，美觀大方
6)連接“智能電源管理器”和“智能故障考核器”
7)安裝學生端APP
8)利用RFID進行身份認證登入
9)接收教師端推送的教學資源（課件PPT，實訓任務書，演示視頻等）
10)與教師端互動（舉手申請用電或舉手提問）
11)在線答題和排除教師設置的故障
7、智能故障考核器模塊
1)供電：DC 5V
2)功率：25W
3)安裝方式：35mm導軌式
4)通信方式：RS485
5)設故類型
A型：2態；B型：5態；C型：2態
6)設故線路
A型：16路；B型：16路；C型：8路
7)單路電流通斷能力：
A型：3A；B型：1A；C型：16A
8）擴展能力：最大可級聯99個
二.技術規格
1.動力電池類型：磷酸鐵鋰電池
2.單體電池規格：3.7V34AH
3.動力電池電壓與容量：3.7V34AH,8串
4.設備外接電源：交流220V±10% 50Hz (充電工況）
5.工作溫度：-10℃～+50℃
6.設備外形尺寸： 1500*700*1500（長*寬*高）
7.面板外形尺寸： 1500*900（長*寬）,UV噴繪彩色原理圖（安裝檢測端子）
三.工藝特點
實訓臺框架采用40*40鋁型材制作而成，經久耐用不生銹，帶萬向腳輪，便于移動，并帶鎖止機構，臺面鋪裝32mm厚彩色高密度復合板，方便放置資料、輕型檢測儀器等。
