一氧化碳中低溫串聯變換實驗裝置
- [產品分類]：化學工程、化工工藝實驗裝置
- [規格型號]：TW-GY318
- [產品價格]：詢價
- [參數下載]：
- [聯系電話]：021-55884002
- [QQ]：
- [微信]：
- 已有 4598 人關注該產品
產品詳情

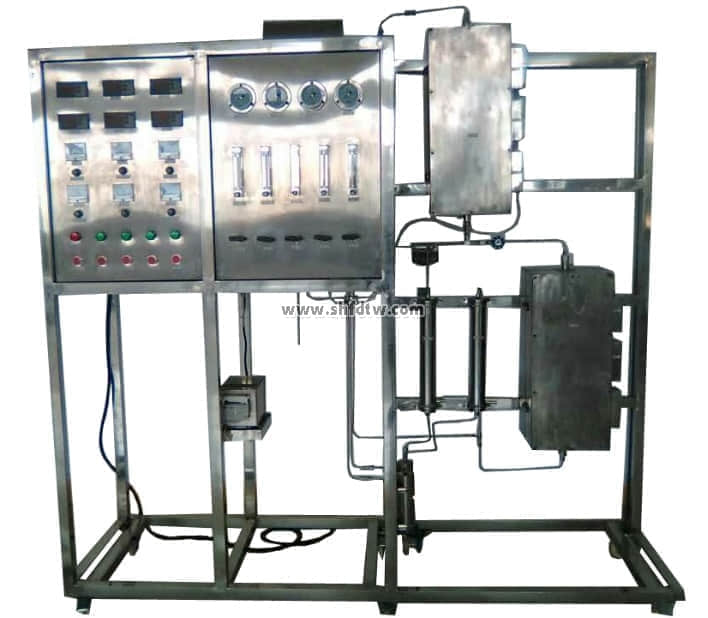

TW-GY318一氧化碳中低溫串聯變換實驗裝置
裝置功能
1、進一步理解多相催化反應有關知識，初步接觸工藝設計思想。
2、掌握氣固相催化反應動力學實驗研究方法及催化劑活性的評比方法。
3、獲得兩種催化劑上變換反應的速率常數與活化能E。
主要配置
中變反應器、低變反應器、飽和預熱器、微型液體計量泵、氣體流量計、混合器、氣體過濾器、冷凝器、氣液分離器、壓力表、溫控儀表、不銹鋼框架及控制屏等。
公用設施
水：裝置需冷卻水，自帶和自來水管相連的接口。
電：電壓AC380V，功率10.0KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
實驗物料：N2、CO、水；外配設備：標準N2鋼瓶（帶減壓閥）和標準CO鋼瓶（帶減壓閥）。
技術參數
1、中變反應器：不銹鋼材質，Φ25×600mm，開啟式三段加熱爐功率3KW；不銹鋼氣體過濾器Φ45×200mm、不銹鋼冷凝器Φ51×400mm（內盤管）、不銹鋼氣液分離器Φ57×200mm；高效鐵基催化劑。溫控350～500℃。
2、低變反應器：不銹鋼材質，ф25×600mm，開啟式三段加熱爐功率3KW；不銹鋼氣體過濾器Φ45×200mm、不銹鋼冷凝器Φ51×400mm（內盤管）、不銹鋼氣液分離器Φ57×200mm；高效銅基催化劑。溫控220～320℃。
3、飽和預熱器：304不銹鋼，內徑φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力，常壓。
4、水計量進料泵；微量計量加料泵：流量0.01—10ml/min。
5、純凈水罐： 304不銹鋼，φ108×300 mm，帶防塵蓋。
6、流量計： 氣體轉子流量計6-60mL/min，觀察、控制進料流量。
7、壓力儀表: Y-60型高壓防震壓力表，0～1.0MPa。
8、溫度傳感器：K型熱電偶，顯示精度0.1℃，插入長度可調整，直徑Φ3mm。
9、控溫儀表：人工智能型儀表，精度FS≤0.2%。
10、各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏面板進行。
11、框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單。
12、外形尺寸：2000×550×2000mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
測控組成
|
變量
|
檢測機構
|
顯示機構
|
執行機構
|
|
氫氣流量
|
轉子流量計
|
轉子流量計
|
手動調節
|
|
一氧化碳流量
|
轉子流量計
|
轉子流量計
|
手動調節
|
|
水加入量
|
計量泵
|
數字流量顯示儀
|
頻率調節
|
|
飽和預熱器溫度
|
K型熱電偶
|
數字溫度控制儀
|
固態調壓模塊
|
|
中變反應器加熱溫度
|
K型熱電偶
|
數字溫度控制儀
|
固態調壓模塊
|
|
中變反應器內管溫度
|
K型熱電偶
|
數字溫度儀
|
無
|
|
中變反應器出口物料溫度
|
K型熱電偶
|
數字溫度儀
|
無
|
|
低變反應器加熱溫度
|
K型熱電偶
|
數字溫度控制儀
|
固態調壓模塊
|
|
低變反應器內管溫度
|
K型熱電偶
|
數字溫度儀
|
無
|
|
低變反應器出口物料溫度
|
K型熱電偶
|
數字溫度儀
|
無
|
|
反應壓力
|
指針式壓力表
|
壓力表就地顯示
|
無
|
