催化劑內擴散有效因子測定裝置

[產品分類]：化學工程、化工工藝實驗裝置: [規格型號]：TW-GY316
[產品價格]：詢價: [參數下載]：
[聯系電話]：021-55884002: [QQ]：; [微信]：
已有 4765 人關注該產品

產品詳情

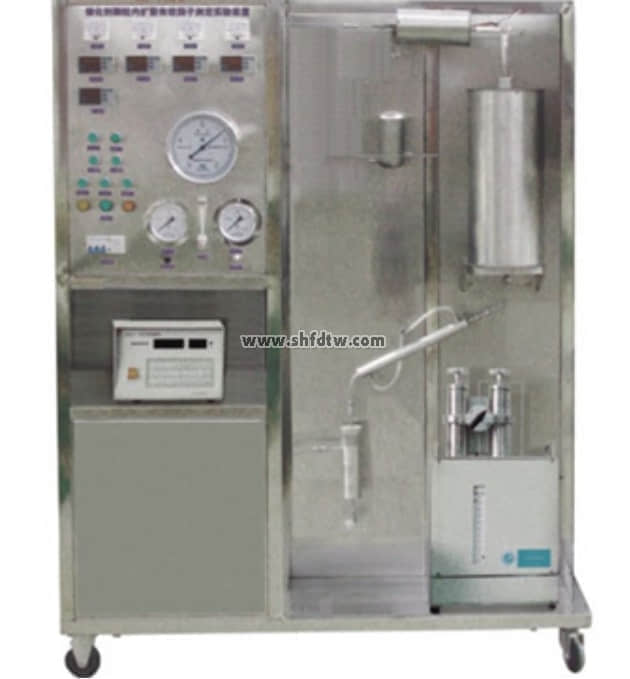

TW-GY316催化劑內擴散有效因子測定裝置

裝置功能

1.了解內、外擴散過程及其對反應的影響。
2.掌握催化劑內擴散有效因子的概念及其測定方法。
3.了解本征反應動力學的實驗測定方法。
4.了解固定床反應器中床層的溫度分布情況。

主要配置
微型液體計量泵、氣體流量計、混合器、預熱器、反應器、氣液分離器、冷凝器、溫度儀表、壓力儀表、濕式氣體流量計、閥門、實驗管道、不銹鋼框架及控制屏。

公用設施
水：裝置需冷卻水，自帶和自來水管相連的接口。
電：電壓AC220V，功率4.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
實驗物料：苯

技術參數
1.反應器加熱爐：230×230×500mm，開啟式，加熱功率(三段加熱)各1KW，加熱形式：碳化硅爐+金屬內襯，最高使用溫度，600℃。
2.微型隔膜計量泵；流量：0.2-5ml/min；沖程頻率:120n/min，數量1臺。
3.預熱器：304不銹鋼，內徑φ10mm，長度250mm，內有防返混及防溝流裝置；使用溫度：室溫-400℃，使用壓力，常壓。
4.加料罐:體積500ml，材質：304不銹鋼，數量1個；混合器：50 ml，304不銹鋼，數量1個。
5.冷卻器：Φ 51×400mm（內盤管）；使用壓力，常壓，數量1個。
6.氣液分離器：ф57×200mm，304不銹鋼制；使用壓力，常壓。
7.流量計：防腐轉子流量計60-600ml/min。
8.濕式流量計：2L，數量1個；不銹鋼指針壓力表0-0.4MPa,數量2臺。
9.控溫儀表：人工智能型儀表，精度FS≤0.2%。
10.各項操作及溫度、壓力、流量的顯示、調節、控制全在控制屏面板進行。
11.框架為不銹鋼材質，結構緊湊，外形美觀，流程簡單。
13. 外形尺寸：1500×550×1700mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。

測控組成

變量	檢測機構	顯示機構	執行機構
氫氣流量	轉子流量計	就地顯示	手動調節
苯加入量	計量泵	數字流量顯示儀	頻率調節
預熱器加熱溫度	K型熱電偶	數字溫度控制儀	固態調壓模塊
反應器加熱溫度	K型熱電偶	數字溫度控制儀	固態調壓模塊
反應溫度	K型熱電偶	數字溫度儀表	無
反應壓力	指針式壓力表	壓力表就地顯示	無
