印制板快速制作系統

[產品分類]：電子工藝實訓教學設備: [規格型號]：TW-PCB-2A
[產品價格]：詢價: [參數下載]：
[聯系電話]：021-55884002: [QQ]：; [微信]：
已有 4898 人關注該產品

產品詳情

TW-PCB-2A 印制板快速制作系統---科研、創新、電子競賽裝備

單件制作印制板可通過專業生產廠完成，但周期長、費用高，如在實驗室動手制作，費時、費力、精度低，但使用PCB-2設備，徹底改變了傳統的制作方法，不論印制板板面大小、復雜程度、線條寬窄，只需大約30分鐘即可實現專業廠家的制作水平，最小線寬為為0.2mm，最小線間距為0.2mm，而加工成本為0.02元/cm²。

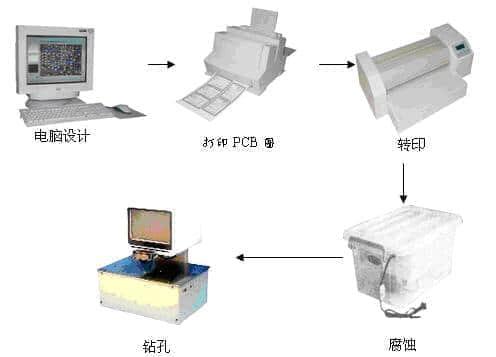

系統配置：計算機、激光打印機、轉印機、腐蝕桶、高速視頻鉆、轉印紙、合金鉆頭
制作工藝過程配套資料

配置清單：

序號	名稱	數量	單位	備注
1	轉印機	1	臺
2	精密臺鉆	1	臺	TPE-GSZC
3	鉆頭	10	只	普通麻花鉆0.8和1.0各5支
4	轉印紙	1	包
5	打印機	1	臺	可走厚紙激光打印機
6	計算機	1	臺	品牌機配置不低于:硬盤80G/7200RPM CPU:3.0GHz 顯示器:液晶:256DDR DVD光驅網卡等
7	腐蝕箱	1	只	TPE-FSX
8	設備使用說明書（合訂本）	1	本
9	配套工具	1	套	腐蝕小盒、油性筆、刻刀、膠條、剪刀、直尺、防腐手套、藥液0.5kg
10	PCB板	1	張	B5尺寸單面培訓用
