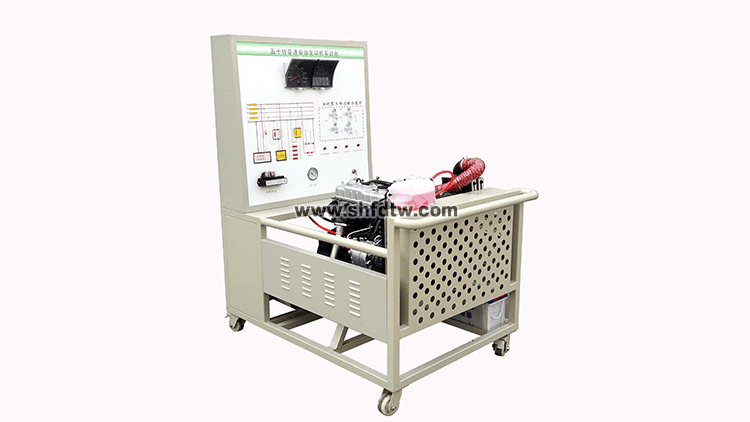

普通柴油機發動機實訓臺

1.工作條件：

1.1 環境溫度：-15°C至+45°C

1.2 工作濕度：≤80%

1.3 工作電壓：12伏直流

2 .用途：

該設備用于培養職業院校學生掌握普通柴油發動機工作原理和構造、常見故障診斷與排除的操作技能培訓等。該設備由普通柴油發動機總成、故障設置系統、測量面板、移動支架等組成的完備設備。

3. 測量面板與操作控制臺：

3.1、 采用五十鈴柴油發動機制作；

3.2、 發動機附件齊全，工作狀態良好；

3.3、 配備儀表操作臺,上面安裝了組合儀表、壓力表和真空表；

3.4、冷卻水箱、油箱、排氣管等安裝合理；

4 .實訓臺支架

4.1 材質：鐵質，標準型材

4.2 表明處理：噴塑，防銹處理

4.3 移動腳輪：直徑：125mm, 數量：4個，2個可以鎖止

一、產品簡介

該設備采用 翻新五十鈴 4JB1  柴油發動機為基礎，可運行發動機，進行起動、加速、減速等工況的實踐操作，真實展示普通柴油發動機的組成結構和工作過程。

二、功能特點

1.真實可運行的普通柴油發動機，充分展示普通柴油發動機的組成結構和工作過程。

2.實訓臺面板采用4mm厚耐腐蝕、耐創擊、耐污染、防火、防潮的高級鋁塑板，表面經特殊工藝噴涂底漆處理；面板打印有永不褪色的彩色電路圖；學員可直觀對照電路圖和柴油發動機實物，認識和分析控制系統的工作原理。

3.實訓臺面板上安裝有汽車儀表，可實時顯示發動機轉速、水溫、機油壓力燈、充電指示燈等參數變化。

4.實訓臺面板上安裝有檢測端子、可直接在面板上檢測各繼電器、電磁閥、傳感器等管腳的電信號，如電阻、電壓、電流、信號等。

5.實訓臺配備有油門控制裝置，可方便對發動機加速減速。

6.實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置。

7.實訓臺底座采用鋼結構焊接，表面采用噴烤漆工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

三、技術規格

外形尺寸：1500×1000×1700mm(長×寬×高)

工作電源：直流12V

燃油標號：依發動機型號

油箱容積：10L

工作溫度：-40℃～+50℃

顏色：7032

鋼管：40*40*3mm
