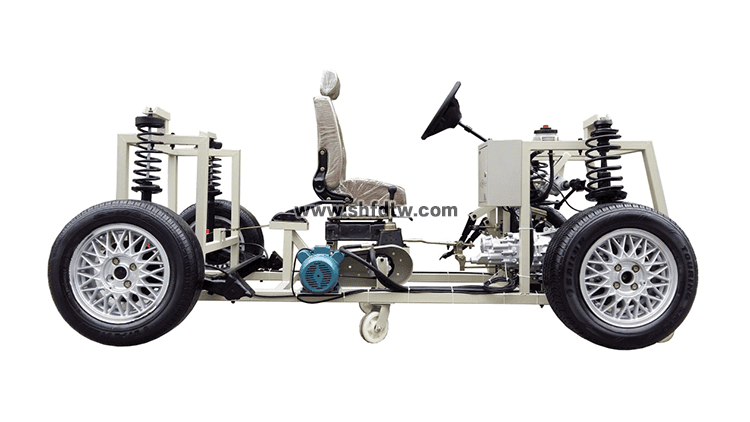

前驅汽車底盤教學實訓系統一體化教具

 一、產品簡介

該設備采用翻新STN3000汽車底盤各系統為基礎，充分展示汽車底盤各系統的組成結構。

包括汽車前后懸掛系、轉向系、傳動系、手動變速器及掛檔機構、制動系等系統、安裝腳輪的可移動式臺架等組成。

適用于學校對底盤各系統的理論和維修實訓的教學需要。

二、功能特點

1.安裝真實的汽車底盤各系統（包含前后懸掛系、轉向系、傳動系、手動變速器及掛檔機構、制動系），充分展示汽車底盤各系統的組成結構。

2.可真實對汽車底盤各系統展示與拆裝實訓。

3.經解剖的手動變速器可動態演示與檢測，減速電動機輸入動力，變速器可進行換檔操作及動態測試,四車輪與地面接觸可慢速行駛演示。

4.電機驅動方向助力泵，真實演示助力轉向工作過程。

5.實訓臺底座采用鋼結構焊接，表面采用噴涂工藝處理，帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用。

6.安裝ABS系統，可以進行檢測與拆裝、調整實訓。

▲為更好地開展底盤電控系統實訓教學，要求配套信號仿真系統（要求一體式）:

仿真系統采用7寸觸摸屏采用電阻觸摸，具有使用壽命長、觸摸精度高特點，它與單片機之間采用SPI通信，觸摸靈敏度高。FPGA與單片機直接用RS232通信，接收單片機傳送的設置參數，控制波形的頻率、占空比和模擬電壓輸出幅度。設有18路信號同軸傳送電纜線端口同時輸出、可觸摸設置任意波形輸出，能產生車輛ABS等各類傳感器系統等18路信號（包含霍爾、磁電、光電等信號）輸出。

▲其他要求：

1.投標現場提供汽車信號仿真系統樣品演示。

2.投標現場提供汽車信號仿真系統設計方案與源程序驗證。

三、技術規格

外形尺寸：2500×1600×1500mm(長×寬×高)

電源：220V

工作溫度：-40℃～+50℃

主機：原車裝置

電動機：220V/250W 15轉/分

漏電保護開關：DZ47LE-32

顏色：7032

鋼管：40*40*3mm

移動腳輪：100*50mm

四、基本配置(每臺)
