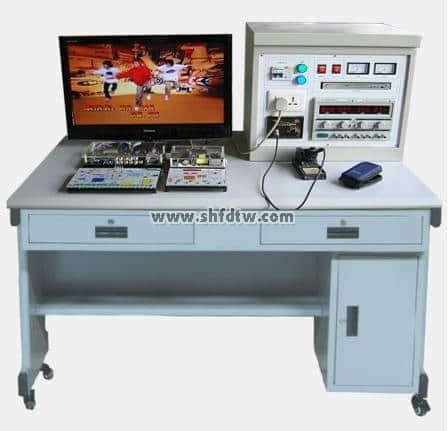

TW-J535液晶電視、DVD組裝調試與維修技能實訓臺

一、技術指示

1.輸入電源：單相三線制AC220V±10% 50HZ

2.工作環境：溫度-10℃～+40℃ 相對濕度＜85%（25℃）

3.整機容量：＜300VA

4.安全保護：動作電流≤30mA、動作時間≤0.1s

二、液晶家電實驗裝置實驗機種配置

1.液晶家電實驗裝置由實訓控制屏、實訓桌、液晶顯示器和實訓組件四部分組成

實訓控制屏（鐵質雙層亞光密紋噴塑結構，鋁塑面板）

2.交流電源（均帶有過流保護）

輸出電源： 220V 50HZ

3.直流電源：24V、+12V、5V

4.彩色信號發生器

（1）輸出信號頻率范圍：第12頻道

（2）電視信號形式:分為圓、點、格、黑白格、彩色、單色等16種形式,可通過按鍵直接選擇

（3）輸出信號：有視頻、伴音（中頻6.5M）、射頻輸出接口）

（4）信號制式：PAL-D/K

5.設備配置：

（一）液晶顯示器：32寸 對比度： 600：1，亮度：500cd/m2, 反應時間：＜16ms

（二）實訓組件

液晶家電實驗裝置由液晶彩電模塊、DVD視盤機、智能實訓考核系統組成。

1.液晶彩電實訓模塊

智能實訓考核系統、微電腦電路單元、開關電源電路單元、背光驅動電路單元、遙控及本機鍵盤控制單元、信號輸入輸出單元、音頻處理功放電路單元、內置設故排故系統（可由電腦隨機故障點）

2.智能實訓考核系統

1、計算機可以監控1-126臺家用電器智能考核臺

2、已設置20多個故障點。

3、具有發卷功能

4、具有收卷功能

5、具有單臺和全部實驗臺清零功能

6、具有自動檢測各家用電器考核臺的通訊聯機情況

7、可以生成學生個人成績單

8、可以對學生考核情況進行統計、分析

9、設有進入系統密碼，進入系統后能夠修改密碼

10、具有打印功能

11、具有答題次數限制功能

12、學生臺配智能答題器，學生可以通過答題器與都師進行數據交換

（三）液晶電視維修實訓裝置實訓桌：整體結構采用鋼質噴塑結構，并設有四個萬向輪和四個固定調節機構，便于移動和固定，利于實驗室布局。桌面為防水、防火、耐麿高密度板、結構堅固，造型美觀大方。設有抽屜和柜門，用于放置工具和資料等。

三、實訓內容：

1.功放輸出芯片局部損壞或左揚聲器損壞

2.主板+12V電源丟失

3.紅外接收頭損壞

4.紅外接收頭電源丟失

5.功放輸出芯片局部損壞或右揚聲器損壞

6.按鍵開關損壞

7.顯示器背光電源電路故障。

8. CPU 正5V電源丟失

9.顯示器去屏信號電源丟失

實驗一 顯示器背光電源電路故障演示實驗

一、目的要求

1、了解液晶電視機高壓背光電路工作必要的條件

2、掌握開關電源故障的檢測方法

二、實驗設備

1、液晶電視實訓臺

2、萬用表

三、實驗步驟

首先教師機電腦將故障2發送至學生臺，模擬產生此故障

四、故障現象

打開液晶電視機，無光，無圖，有聲音

五、檢修步驟

1、用萬用表測液晶電視通用測試板P1處55V直流電壓是否正常。（參考點GND）

2、經測量P1處測試點電壓為零，55V電壓沒有送至高壓驅動板造成此故障。

3、由此判斷此故障為開關電源輸出電路不正常所產生。根據故障編號在學生答題器輸入故障代碼31,按確認鍵，電視機恢復正常。

六、分析與討論

試分析液晶電視正常工作必須具備哪幾個條件？

實驗三 按鍵開關損壞演示實驗

一、目的要求

1、了解液晶電視機按鍵電路工作原理

2、掌握按鍵故障的檢測方法

二、實驗設備

1、液晶電視實訓臺

2、萬用表

三、實驗步驟

首先教師機電腦將故障4發送至學生臺，模擬產生此故障

四、故障現象

打開液晶電視機，聲音圖像正常，遙控操作正常，按鍵操作無反應。

五、檢修步驟

1、用萬用表電壓檔測量液晶電視通用測試板P3的電壓。

2、經測量P3處測電壓為0V。正常時的電壓為12V。（參考點為P2）

3、由此判斷此故障為按鍵電源電路不正常所產生。根據故障編號在學生答題器輸入故障代碼33,按確認鍵（即#）電視機按鍵控恢復正常。

4、此故障為按鍵至按鍵驅動板斷路所引起，所以造成鍵盤控制失靈。個別按鍵失靈檢修同樣。

六、分析與討論

分析液晶電視按鍵控制電路與紅外控制電路的相同點與不同點。

實驗四 紅外接收頭損壞演示實驗

一、目的要求

1、了解液晶電視機遙控電路

2、掌握遙控電路故障的檢測方法

二、實驗設備

1、液晶電視實訓臺

2、萬用表

三、實驗步驟

首先教師機電腦將故障5發送至學生臺，模擬產生此故障

四、故障現象

打開液晶電視機，聲音圖像正常，按鍵選擇正常，遙控器操作無反應。

五、檢修步驟

1、用萬用表電壓檔測量液晶電視通用測試板P4的電壓

3、按遙控器無法調節音量和頻道等,經測量P4處測電壓為0V。正常時的電壓為+5V。（參考點為GND）

4、由此判斷此故障為遙控接收頭所引起。根據故障編號在學生答題器輸入故障代碼34,按確認鍵電視機恢復正常。

5、此故障為遙控接收頭損壞所引起。

六、分析與討論

分析液晶電視遙控接收電路的工作原理？

實驗五 紅外接收頭電源丟失演示實驗

一、目的要求

1、深化電視機遙控電路的原理

2、掌握遙控電路故障的檢測方法

二、實驗設備

1、液晶電視實訓臺

2、萬用表

三、實驗步驟

首先教師機電腦將故障6發送至學生臺，模擬產生此故障

四、故障現象

打開液晶電視機，聲音圖像正常，按鍵選擇正常，遙控器操作無反應。

五、檢修步驟

1、用萬用表在液晶電視通用測試板上測量開關電源P5交流+5V電壓是否正常。（參考點為P9）

2、經測量P5處測試點電壓為0V。

4、由此判斷此故障為遙控+5V電源丟失所引起。根據故障編號在學生答題器輸入故障代碼35,按確認鍵，電視機恢復正常。

六、分析與討論

分析液晶電視遙控電路正常工作必須的條件？

實驗六 功放輸出芯片局部損壞或揚聲器損壞演示實驗（右聲道）

一、目的要求

1、了解液晶電視機伴音功放電路和揚聲器工作原理

2、掌握伴音電路故障的檢測方法

二、實驗設備

1、液晶電視實訓臺

2、萬用表。

三、實驗步驟

首先教師機電腦將故障7發送至學生臺，模擬產生此故障

四、故障現象

打開液晶電視機，圖像正常，一側喇叭無伴音。一側喇叭有伴音正常。

五、檢修步驟

1、關機用萬用表測量液晶電視通用測試板P7處對AMP-LOUT-的阻值。

2、經測量此處的阻值為∞，正常值為零。

3、由此判斷此故障為揚聲器電路不正常所產生。根據故障編號在學生答題器輸入故障代碼36,按確認鍵，電視機聲音恢復正常。

六、分析與討論

分析液晶電視揚聲器電路的作用？

實驗七 功放輸出芯片局部損壞或揚聲器損壞演示實驗（左聲道）

一、目的要求

1、了解液晶電視機伴音功放電路和揚聲器工作原理

2、掌握伴音電路故障的檢測方法

二、實驗設備

1、液晶電視實訓臺

2、萬用表。

三、實驗步驟

首先教師機電腦將故障8發送至學生臺，模擬產生此故障

四、故障現象

打開液晶電視機，圖像正常，一側喇叭無伴音。一側喇叭有伴音正常。

五、檢修步驟

1、關機用萬用表測量液晶電視通用測試板P6處對AMP-ROUT-的阻值。

2、經測量此處的阻值為∞，正常值為零。

3、由此判斷此故障為揚聲器電路不正常所產生。根據故障編號在學生答題器輸入故障代碼37按確認鍵，電視機恢復正常。

六、分析與討論

分析液晶電視揚聲器電路的作用？

實驗八 主板+12V電源丟失演示實驗

一、目的要求

1、了解液晶電視機正常工作必要的條件

2、掌握三無故障的檢測方法

二、實驗設備

1、液晶電視實訓臺

2、萬用表

三、實驗步驟

首先教師機電腦將故障9發送至學生臺，模擬產生此故障

四、故障現象

打開液晶電視機，演示此故障時無圖像、無聲音、屏幕不亮。

五、檢修步驟

1、用萬用表在液晶電視原理通用測試板上，檢測P8處+12V是否正常。（參考點GND）

2、經測量P8處測試點電壓為0V。

4、由此判斷此故障為+12V為不正常所引起。根據故障編號在學生答題器輸入故障代碼38,按確認鍵重啟電視機恢復正常。

六、分析與討論

試分析液晶電視有+12V電壓的作用，電視機正常工作必須具備哪幾個條件。

實驗九 顯示器背光電源控制信號丟失演示實驗

一、目的要求

1、了解液晶電視機顯示屏電路工作必要的條件

2、掌握白屏故障的檢測方法

二、實驗設備

1、液晶電視實訓臺

2、萬用表

三、實驗步驟

1、首先教師機電腦將故障10發送至學生臺，模擬產生此故障

四、故障現象

1、打開液晶電視機，聲音正常，屏幕顯示無圖像，屏幕發白。

五、檢修步驟

1、用萬用表在液晶電視原理通用測試板上，檢測P2處屏幕供電12V是否正常。（參考點GND）

2、經測量P2處測試點電壓為0V。

4、由此判斷此故障為12V屏幕驅動電壓不正常所產生。根據故障編號在學生答題器輸入故障代碼39按確認鍵。

5、此故障為屏幕顯示驅動電壓丟失或者顯示屏幕驅動電路損壞所引起。

六、分析與討論

試分析液晶電視顯示屏正常工作必須具備哪幾個條件。
