TW-J575型液晶電視實驗實訓考核裝置
一、特點：
隨著科技的發展，精密的液晶電視主板、元器件用放大鏡也難易看清、阻礙了教師、學生及電子愛好者對電路的分析研究、維修實訓等重重困難，為此我對液晶電視主板進行解剖分析研究從而研發出一款將精密主板線路板放大、全方位解剖設計每元器件獨立清楚的展示在眼前、模塊式組合、元件直觀、貼片插件通用、焊接調試便利、為實驗實訓考核提供舒適的產品、解決了長期以來困擾教學的難題填補了產品的空白。
二、適用范圍：
大學高校、技術學院、職業學院、技校等
三、技術參數、配置及功能：
1.彩色信號發生器、為液晶電視機高頻頭接收、視頻接收提供16種測試信號。
2.考核實訓模塊、元器件排列有序清楚直觀、實驗實訓考核便捷、維修方便
3.液晶電視機屏32寸

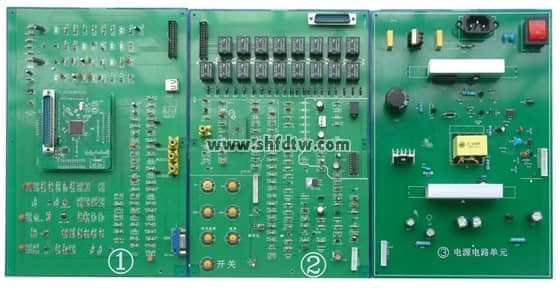

4.（1）號實訓模塊（總線控制、音頻處理、功能切換、屏驅動數據信號）電腦接口、音視頻輸入接口、USB插口、高清接口等功能、
5.（2）號實訓模塊特機開機電源控制、伴音電路、高頻頭電路
6.（3）號實訓模塊穩壓電源電路
7.實訓考核裝置桌尺寸1500mmx68mmx145mm
實訓模塊尺寸300mmx200mm
8.電源AC220V波動電壓10%
9.使用說明書：提供液晶電視工作原理圖、電路圖與實訓裝置一一對應
四、實驗實訓考核項目：
1.液晶電視工作原理的所有實驗
2.整機各電路進行實訓
3考核故障點17個、故障設置開關24個
4.示波器信號測試方便、設有測試針測試點
五.詳細實驗、考核項目
1.整機不工作整流橋故障實訓考核
2.整流濾波450V電路故障考核
3.電源光耦電路實訓考核
4.電源濾波電路故障實訓考核
5.無12V整機不工作故障實訓考核
6.背光源故障實訓考核
7.侍機5V穩壓電路故障實訓考核
8.待機3.3V穩壓電路故障實訓考核
9.CPU核電源1.2V電路故障實訓考核
10.CPU供電電路1.8V故障實訓考核
11.CPU振蕩電路故障實訓考核
12.儲存器電路故障實訓考核（1）
13.儲存器電路故障實訓考核（2）
14.視頻輸入電路故障實訓考核
15.音頻輸入電路故障實訓考核
16.USB電路故障實訓考核
17.靜音電路故障實訓考核
18.高頻頭電路故障實訓考核（1）
19.高頻頭電路故障實訓考核（2）
20.高頻頭供電故障實訓考核
21.高頻頭電容漏電實訓考核
22.高頻頭集成損壞故障實訓考核
23.遙控接收電路故障實訓考核
24.按鍵電路故障實訓考核
25.伴音電路故障實訓考核（1）
26.音量控制電路故障實訓考核
27.伴音電路集成損壞實訓考核
28.伴音供電路故障實訓考核
29.揚聲器輸出電路實訓考核
30.背光源亮有聲無圖實訓考核
同類產品對比
|
本公司
|
產品特點
|
其他廠家
|
產品特點
|
|
1、自主研發模塊式組合、主板及電源實訓模塊本公司自己生產、實訓考核便利。
|
維修更換方便、創新產品。
|
1、其它廠家將液晶電視機原板引線做模塊
|
無法實訓考核、無法維修、無法更換、淘汰產品
|
|
2、學生可直接在實訓模塊上動手操作、安裝、調試、實訓考核、焊接等實驗。
|
創新產品
|
2、其它廠家無實訓模塊、學生無法動手實訓操作。
|
淘汰產品
|
|
3、故障實訓考核有30個故障點。可對整機進行實驗、實訓。
|
創新產品。
|
3、其實廠家無法設置故障、無法實訓。
|
淘汰產品
|
|
4、進入工廠調試實訓、實訓項目豐富
|
創新產品
|
4、無法進行工廠調試實訓
|
淘汰產品
|
|
5、有對應電路工作原理圖、教學。
|
學習方便，實用產品
|
5、其它廠家無電路電路工作原理圖。
|
無法教學，淘汰產品
|
|
6、局合理、調試方便。
|
調試方便
|
6\其它廠家無法調試，淘汰產品
|
無法調試
|
|
7\符合教學要求的創新產品。
|
誠信產品
|
其它廠家不符合教學要求，淘汰產品
|
騙子產品。
|
|
8、實訓模塊可維修、可實訓、可更換，售后服務方便 ，創新產品。
|
創新產品。
|
8、無法維修、無法實訓、無法更換售后服務無法實現，淘汰產品
|
淘汰產品
|
|
9、實訓模塊設有故障測試點及測試波形，實驗方便，創新產品。
|
實驗方便
|
9、其它廠家無故障測試點及測試波形、無法實驗，淘汰產品
|
無法實驗
|
|
10、實驗臺內置交流220伏安全隔離變壓器、保護學生實驗安全
|
保護學生實驗安全
|
10、其它廠家無交流220伏安全隔離變壓器、實驗危險。
|
學生實驗危險。
|
|

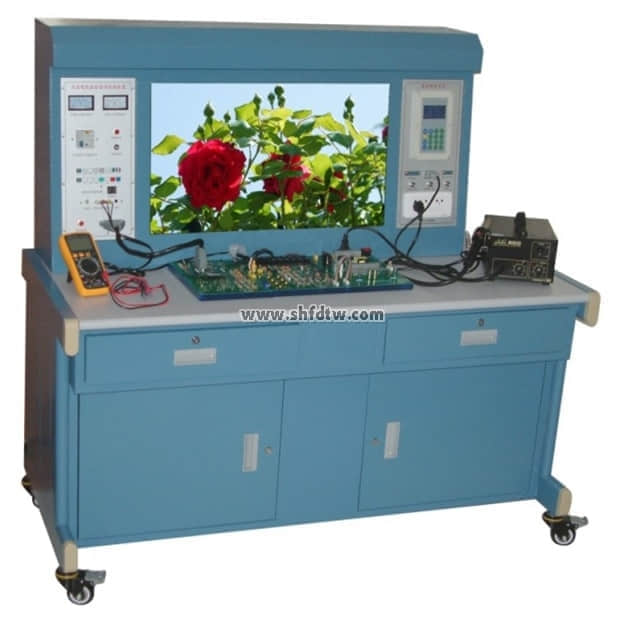

11、實驗臺布局合理美觀、一目了然 、液晶屏與實驗臺一體化、為液晶屏實驗實訓考核提供便利，
|
為液晶屏實驗實訓考核提供便利，
|
11、實驗臺與屏沒有一體化、無法對液晶屏實驗實驗考核
|
無法對液晶屏實驗實驗考核
|
