序號

品名

主要參數

單位

數量

1

電機結構原理維護實訓臺（三種電機）

1.普通直流電機爆炸結構能清晰表達電機的殼體、定子及轉子部分，定子部分至少清晰表達機座、主磁極、換向極、端蓋、電刷等部件，轉子部分至少清晰表達電樞鐵芯、電樞繞組、換向器、轉軸、風扇等部件。 2.交流異步電機爆炸結構能清晰表達電機的殼體、定子及轉子部分，定子部分至少清晰表達定子鐵芯、定子繞組等部件，轉子部分至少清晰表達轉子軸、轉子繞組、風扇等部件，轉子繞組至少體現籠型或繞線型中的一種。 3.永磁同步電機爆炸結構能清晰表達電機的殼體、定子及轉子部分，定子部分至少清晰表達定子鐵芯、定子繞組等部件，轉子部分至少清晰表達轉子軸、轉子鐵芯、永磁體、隔磁材料、風扇等部件。 4.電機爆炸結構為完整的電機拆卸得到，以排列形式展示。 ★5.為學習電機原理、結構，掌握電機運行工況，考核動力系統運行效果，另提供線束、調速開關與電機和控制器，運行平臺，組成電動汽車動力系統，供學生自主安裝、接線、調試、匹配、診斷。 6.普通直流電機、交流異步電機、永磁同步電機解剖件提供配套工作原理圖。 ★7.與其他設備留有調試通訊接口。 ★8.標書提供3種電機接線圖、實物圖、同類產品合同、詳細項目實施方案。

套

1

2

電機檢測與故障診斷系統（兩種電機）

1.系統功能 ①系統至少能滿足電機性能檢測要求，對電機進行參數的數據采集、分析； ②系統至少能滿足對永磁同步電機、直流電機的電機性能測試的教學。 2.系統組成 ①系統至少包括電機驅動系統及數據采集處理系統兩部分。 ②電機驅動系統至少包含電機運轉部分、驅動部分、加載部分、檢測控制部分和PC機軟件。 ③數據采集處理系統至少包含數據采集模塊、配套軟件及配套計算機。 ④系統主要由電池、直流無刷電機、永磁同步電機、電機驅動器、傳感器、智能負載、標準機柜、通訊箱、智能電源和PC機檢測軟件、設備蓋罩等部分組成， ★⑤標書應提供臺架整體CAD圖含以上部件安裝位置和尺寸、產品實物圖片、實施過的項目合同、詳細實施方案、接線圖、產品實驗指導書、配件清單。3.系統技術要求 ①系統參數要求：電機參數：額定電壓48V，額定/最大功率（KW）2/4.0，轉速：1000-1800RPM。檢測指標：示值誤差：≤±0.3%F?S，靈敏度：1±0.2MV/V，零點漂移（24小時）：≤0.3%F?S，信號占空比：（50±15）%。智能負載：功率0.25/1.8，DC24V/1.0A，轉速：1480r/min。智能電源：穩流精度小于1.1%，響應時間：0.15s，絕緣阻抗220V輸入與輸出端>10MΩ。 ②電機驅動系統可模擬電動車電機運行工況；系統具備過壓、欠壓、短路、過流、控制過熱、電機過熱、電機超速等保護。 ★③數據采集處理系統能通過軟件實時測量電機運行情況，顯示運行參數和曲線圖；軟件運行參數至少包括：電壓、電流、輸入功率、功率因數、轉矩、轉速、輸出功率、效率等，并能自動生成相關曲線；標書應提供能反映軟件功能的PC機軟件截圖。 ④建立電爬及正常前進測試系統、驅動電機轉矩測試系統。 ⑤系統必須采用模塊化設計，每模塊采用可移動式，模塊間連接簡單可靠。 ★4.留有標準接口可與其他臺架配合使用。

套

2

3

電機控制器故障診斷系統（兩種控制器）

1.電機控制器操作診斷實訓臺便于學生了解電動汽車電機驅動控制器的工作原理和信號流圖，實訓臺操作方便，功能多樣，教學效果形象生動。 2.標書應提供本實訓臺應標準接口，便于與其它臺架配合使用；也可單獨使用。配合其它臺架時能實現電機的控制功能，可以實時診斷控制器的工作情況。 3.實訓臺組成：電機控制器，電機控制功能開關或旋扭，診斷接口。 ★4.標書提供實驗指導書，雙方聯合開發實訓教材。 ★5.標書應提供不少于十個故障的設計方案、產品實物圖片、實施過的項目合同、詳細實施方案、接線圖、配件清單。 ★6.留有標準接口可用于增程式電動汽車驅動系統，標書提供詳細實施方案。

套

1

4

電池成組PACK維護技術實訓臺

1.電池為電動汽車專用的動力鋰電池，電池所用極板及電解液均為國家標準范圍內的材料。 2.動力電池至少體現24V電芯（三元鋰電池、錳酸鋰電池、磷酸鐵鋰電池各1組）及電池成組技術模組的結構特點；體現單節電池串并聯接線方式，溫度傳感器的布置。 3.動力電池提供工作原理圖和電池解剖圖，至少包含正極、負極、導電劑、溶劑、粘合劑、基體、電解液等內容。 4.電芯應為國內主流品牌。 5.技術要求：最大充電電壓30V，截止放電電壓20V，生命周期1500次以上，保護板參數內阻≤8.1mR,靜態工作電流≤30uA，工作電流20A，保護電流42A，工作溫度：-30℃~+80℃。 6.配電池單體解剖件1套，體現電芯的正極、負極、鋁殼、蓋板、絕緣片等結構。 ★7.標書要求產品直觀、簡潔，并提供實物產品三個視覺的效果圖片和總裝備3D圖，能明顯觀測PACK技術，提供成組拓?fù)浣Y(jié)構圖。

★8.為實現電池成組過程，掌握成組技術，考核成組效果，另外配一套BMS散件包含（BMS中控模塊DY921、BMS終端模塊DS901-18T12、通訊線束、電壓采集線束、電流采集線束、電流傳感器等）供學生自主安裝、接線、調試、匹配、診斷。 ★9.標書提供接口通訊協議、匹配PC版軟件、現場演示、 產品實物圖片、實施過的項目合同、詳細實施方案、接線圖、產品實驗指導書、配件清單。 ★10.留有標準接口可與其他臺架配合使用。

套

1

5

鋰電池檢測設備

1.能夠檢測并顯示鋰電池的電流；① 大屏幕顯示② 200A交直流電流、600V交直流電壓測量③ 3000Ω的電阻量程，通斷性檢測④ 歸零功能，可以將顯示清零以進行直流測量⑤ 讀數保持⑥ 安全等級：CAT III 600V。 2.能夠檢測并顯示鋰電池的電壓；⑦ 電壓測量范圍 0~2V、 2V~20V、20~200V，⑧ 電壓分辨率 （0~2V）1mV、(2V~20V)10mV、20V~200V)100mV。 3.能夠檢測并顯示鋰電池的溫度① 測溫溫度范圍 -50℃～550℃(-58℉～1022℉) ② 測量精度 ±1.5% or±1.5℃. 4.能夠檢測并顯示鋰電池的內阻： 內阻測量范圍0~199.9mΩ、200mΩ~1999.9mΩ、2Ω~20Ω，內阻分辨率（0~199.9mΩ）0.1mΩ、 (200mΩ~1999.9m)1mΩ、 (2Ω~20Ω) 10mΩ. 5.實現以上測試功能可以由多種設備組合實現。提供設備的使用操作說明書。

套

1

6

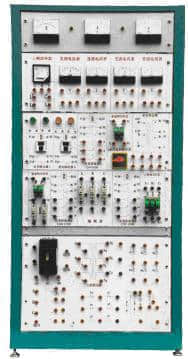

電源轉換系統實訓臺

1.系統組成： ①負載有直流電機和永磁無刷電機； ② DC/AC模塊：逆變； AC/DC模塊：電池充電； DC/DC電源模塊：斬波器 ③電源轉換模塊檢測及故障模擬； ④電池系統：5節12V鉛酸電池串聯在一起，總計60V給電機供電； 2.系統功能： ①實現直流電轉換成所需要的三相交流電的工作過程和負載電氣特性顯示。 ②實現動力電池直流電轉換成所需直流電的工作過程和負載電氣特性顯示。 ③實現外部交流電轉換成直流電的工作過程。外部交流電經過整流器轉換成直流電，然后將直流電充入動力電池中，電池的充電電流、電池工作電壓等參數顯示；實時檢測并顯示系統工作過程中關鍵參數； ④實訓臺配置測量面板，面板上分布有電源轉換系統的電路圖和測量端子，可以利用測量?jī)x器在端子處測量電阻、電壓、電流等參數或波形； ★⑤標書應提供不少于十個故障的設計方案，也可清除設置的故障。 ⑥留有標準接口可與其他臺架配合使用。 ★3.標書提供電源轉換系統實訓臺詳細實施方案。

套

1
