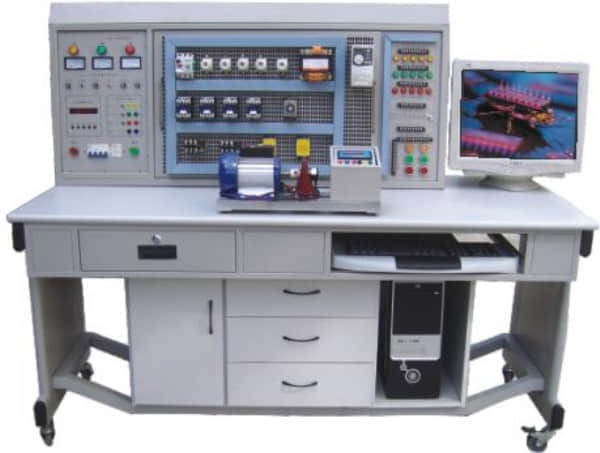

PLC試驗臺

一、技術要求：

1.交流電源：三相五線 AC 380 V±10% 50Hz；

3. 外形尺寸大于：長×寬×高=1300mm×700mm×1700mm；

4.直流電源、直流電壓/電流表、邏輯電平輸出及指示等：

5.設備自帶定時、報警功能：平時作時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可自動記錄由于接線或操作錯誤所造成的過流告警次數。

6.交流電源控制單元：三相四線380V交流電源經空氣開關后給裝置供電，裝置設有供電和通電指示，設有帶燈保險絲保護，啟停開關控制、同時具有漏電告警指示及告警復位，及具有急停開關。提供三相四線380V、單相220V電源各一組（安全插座），提供2組三插AC220V插座，由啟停開關控制輸出，并設有保險絲保護。

7.實訓臺：實訓臺架以經氧化處理的不小于40mm×80mm鋁合金作為設備主要框架材料；電源箱體不小于1.2mm厚鋼板制作。實訓屏底部裝電源控制屏，電源控制屏的面板含有電源指示和電源控制單元、時間管理器（含電源保護）等，外部電源進線采用航空插連接結構；實訓桌桌面采用不小于24mm高密度層壓板封邊特制。實訓儲物柜有抽屜，用于存放工具以及實訓資料；另有空間，可同時存放8個通用實訓模塊。

8.PLC模塊：高強度塑料外殼，鋁塑面板，圖案、文字符號采用進口油墨絲印，不小于40點I/O繼電器輸出。標配以太網接口，繼承了強大的以太網通信功能。配有Micro SD卡插槽，使用市面上通用的Micro SD卡即可實現程序的更新和PLC固件升級，

9.變頻器模塊：高強度塑料外殼，鋁塑面板，圖案、文字符號采用進口油墨絲印，0.75kW。

10.三相異步電機： 三相380V/180W；轉速：1400r/min。

11.實訓模塊：至少包含電機控制、步進電機、鐵塔之光、郵件分揀機、自控成型機、自動軋鋼機、多種液體混合、全自動洗衣機、電鍍生產線控制、交通燈自控與手控、水塔水位自動控制、自動送料裝車系統、四層電梯控制。

12.PLC仿真培訓軟件：軟件采用RS-232串行口通訊協議，采用FLASH動畫進行仿真，軟件包括四層電梯控制、郵件分揀、鐵塔之光、自控軋鋼機、交通燈控制、步進電機控制、電鍍生產性控制、自動送料裝車系統、水塔水位自動控制、多種液體混合、三相電機順序控制、全自動洗衣機控制、小車運動控制、機械手搬運控制、加工中心選刀控制等十幾種仿真模塊。

13. ★電梯實訓控制系統：該實訓控制系統為教師配置，主要由控制主機和控制對象組成，該控制系統主機選用德國西門子S7系列PLC。裝置采用了S7-200主機（自帶PPI/MPI通訊口）西門子模擬量輸入模塊EM231、西門子模擬量輸出模塊EM232等模塊組成，通過帶有PC/PPI通訊電纜可將開發好的程序下裝至PLC主機中，可完成所有多通道的輸入與輸出控制實訓。

電梯實訓控制對象：

該控制對象可通過控制系統模擬實際電梯的功能。

（一）輸入需求 10個

1、需要4個樓道內各層請求按鈕（1層請求上行、2層請求上行、2層請求下行、3層請求下行）。

2、需要3個電梯廂內樓層選擇按鈕（進入電梯后，選擇欲去往的樓層：1、2、3）。

3、需要3個電梯箱到達各層的限位開關（電梯運行到達每一層時，需要有一個傳感器告知系統，現在達到哪一層了，系統決定是否停下）。

（二）輸出需求  11個

1、需要4個樓道各層請求按鈕顯示LED燈。

2、需要3個電梯廂內樓層選擇按鈕顯示LED燈。

3、需要2個分別指示當前電梯運行是上行或是下行的LED燈。

4、需要1個電梯廂雙向運動變速箱，占用2個輸出口。

14.配套線材、配套零件工具、隨機資料等。

15.臺式電腦：CPU I3-6100 內存4G 500G硬盤 19寸顯示器以上配置。

16. ★ 在線學習系統：

1.1主要組成：院校學習服務平臺由在線學習學習系統、課程管理系統、培訓應用系統、信息發布系統、商務智能分析系統構建而成。

1.2院校學習服務平臺包括不少于制造業專業課程50門，3000個課時，內容應涉及電工/電機拖動、PLC、變頻器、步進/伺服、HMI/組態軟件、單片機、數控、機器人。

1.3系統登錄應分為三大登陸管理應用模塊：

1)院系登錄入口：包括院系管理、老師管理、班級管理（可以看到整個班級的學習、考試情況 ）、學生管理（可以看到所有學生的學習、  考試情況）、微課發布、數據中心（可以看到整個院系的學生學習時長、  考試情況、學習記錄和登錄記錄）等模塊

2)老師登錄入口:包括班級管理、學生管理、數據中心、微課發布等模塊。

3)學生登錄入口：應包括崗位分析（學生可以看到企業招聘崗位稱、所需技能要求、工作待遇、晉升空間、工作環境等）、課程中心、學習記錄（學生個人的學習記錄，學習課程，學習時長）、考試評估、騰訊課堂（學生周一至周五晚可以點擊直接參加）

1.4院校學習服務平臺提供不高于一百個學習賬號供院校學生學習，學習服務期限為一年。

17.★須提供所投品牌生產廠商出具的對本項目的有效授權（加蓋原廠公章）★為重要技術參數，必須滿足重要參數。
