設備名稱

數量

招標參數

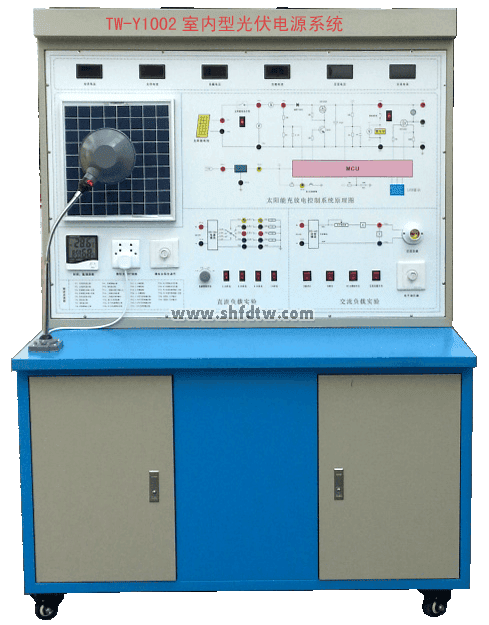

光伏應用設計實訓系統

2

1) 技術參數：系統分為組件模塊、控制模塊、儲能模塊、逆變模塊、負載模塊與支架等幾部分；組件模塊提供有5W單晶，5W多晶，10W單晶，10W多晶，20W單晶，20W多晶等多種12V光伏組件；控制模塊提供12V光伏控制器、24V光伏控制器、路燈控制、MPPT調壓控制器等多種光伏控制器。儲能模塊采用12V/38AH膠體電池與磷酸鐵鋰電池

逆變模塊采用SPWM工頻逆變器，為光伏專用寬電壓逆變器，最大功率為500W。

負載模塊包括有LED指示燈、直流可調速風扇、直流交通燈、直流LED顯示屏、直流電機傳動裝置、交流光源、交流LED顯示屏、自動升降窗簾、自動時控草坪灑水裝置、光伏自動安保系統等負載。支架部分選用19”機柜，配備網孔板，每個部件連接必須配置漏電保護、斷路器、斷路開關、保護開關。中央控制與通訊設計，通過觸摸屏能夠?qū)崿F(xiàn)對電流、電壓、PLC自動化控制進行編程設計與執行。

2) 功能介紹

該系統的設計主要是為學生進行相關光伏設計性實驗與創新實驗設計。系統提供一般光伏系統應該包括的器件，學生可根據負載設計光伏系統，選用不同的系統器件，配置整個系統。主要能進行的實驗包括：光伏發電系統設計實驗，光伏照明系統設計實驗，光伏風扇設計實驗，光伏自動交通指示燈設計實驗，光伏室外LED顯示裝置設計實驗，光伏自動傳動裝置設計實驗，光伏交流系統設計實驗，光伏自動升降窗簾創新性實驗，室外光伏自動時控草坪灑水創新性實驗，光伏自動安保系統設計性實驗，光伏系統電路設計，光伏系統自動控制設計實驗，PLC控制實驗設計實驗，RS485/RS232通訊設計實驗

在創新性設計實驗中，學生可以自行設計自動控制裝置。在直流電機傳動裝置中，學生可通過PLC進行電機速度與方向設置。在自動升降窗簾設計中，學生通過使用PLC對窗簾的升降與時間控制進行調節。為保證系統穩定性與可靠性，投標方須提供針對此設備的國家級第三方檢驗機構檢驗報告或?qū)＠C明文件。

光伏機器視覺實驗箱面陣系統

分辨率1292（H）*964（V）；幀率30fps

傳感器類型1/3”CCD；像元尺寸3.75微米*3.75微米

數據接口Mini USB2.0；鏡頭接口C

光伏機器視覺實驗箱實驗箱體及配件

機械尺寸29mm*29mm*29mm；光源控制器尺寸110mm X 93mm X 52.5mm

箱體尺寸470mm X 340mm X 143mm (除把手、支座和鎖)

翻拍臺載物臺尺寸380mm X 260mm X 20mm (除支座)

翻拍臺支桿高度620mm (310mm X 2根拼接)

相機支架長度185mm；光源支架長度180mm

一維碼，二維碼，字符識別被測物尺寸95mm X 65mm

尺寸被測物120mm X 80mm；工作溫度0攝氏度-60攝氏度

光伏機器視覺實驗箱位置傳感器

運動方式 旋轉運動；運動速度  0~270 r/min

重復運動精度 ±0.1mm；跳動 ±0.1mm

光伏機器視覺開放創新教學試驗系統面陣攝像系統

分辨率1292(H)×964(V)

光譜彩色   接口USB

速度30fps  傳感器CCD

鏡頭焦距12mm  最大檢測視場250mm    最大檢測分辨率0.15mm

光伏機器視覺開放創新教學試驗系統旋轉運動實驗平臺及配件

旋轉運動實驗平臺尺寸600×400×200 mm；圓形托盤尺寸Φ250 mm

支架高度700 mm；平臺材料 金屬

運動方式 旋轉運動；中心最大負載 10 kg

工作溫度 -5~60 °C；平臺自重 30kg

整機外形600×400×980mm；定制/選配  支架高度可定制

光伏機器視覺開放創新教學試驗系統旋轉運動實驗位置傳感器

運動方式 旋轉運動，運動速度 0~270 r/min

重復運動精度±0.1mm，跳動 ±0.1mm，觸發傳感器 位置傳感器

線陣檢測教學實驗系統線陣系統

線陣分辨率4096×2；光譜 彩色；接口 千兆網；掃描最高速度26kHz

傳感器CMOS；鏡頭焦距35mm；檢測視場260mm；檢測分辨率0.06mm

線陣檢測教學實驗系統滾筒實驗平臺及配件

滾筒平臺尺寸600×400×200 mm；滾筒直徑150 mm

滾筒長度300 mm；支架高度900 mm；平臺材料  金屬

中心最大負載10 kg；工作溫度-5~60 °C；平臺自重35 kg

整機外形600×400×1200 mm；定制/選配  支架高度可定制

線陣檢測教學實驗系統位置傳感器

運動方式  圓周運動；運動速度0~500 r/min

重復運動精度±0.1mm；跳動±0.1mm

觸發傳感器  內置旋轉編碼器(2000脈沖/轉)

線陣檢測教學實驗系統HALCON軟件開發版

1.支持Windows、Linux和macOS操作環境；

2..函數庫可以用C、C++和.NET (如C#或VB.NET) 等多種通用編程語言訪問；

3.超大處理庫，包含超過2000個算子，可滿足各種低級、中級和高級圖像處理；

4.適用于32/64-bit Windows Server 2008 R2 / 7 / Server 2012/8/10、64-bit Linux、macOS 10.10 / 10.11/ 10.12；

5. 支持多核和多處理器計算機；

6.使用SSE2、AVX、AVX2、NEON指令集和自動GPU加速實現高性能;

7.支持上百種工業攝像機和圖像采集卡，支持GenICam、GigE Vision、IIDC 1394、USB、USB3 Vision和Camera Link等標準;

8.函數庫包括blob分析、形態學、匹配、測量、識別和3D視覺等;

9并包含以下算法模塊：

1.三維標定；2.三維測量；3.二維測量；4.一維測量；5.條碼讀??；6.Data Code碼讀取；7.OCR/OCV；8.Matching。???

被動雙目立體視覺實驗系統面陣系統

分辨率 1292(H) x964(V)；幀率 30fps；像素尺寸 5.2μm*5.2μm；光譜 黑白

靶面尺寸 2/3”；焦距 50；最大成像尺寸 8.8 × 6.6(Φ11)；

光圈范圍(F-Stop)F1.8~F16C；最小物距(M.O.D)(m)0.5m

被動雙目立體視覺實驗系統雙目立體實驗平臺及其配件

支架高度 600mm~1540mm；基線距離 200mm~450mm

平臺材料 金屬；平臺自重 6kg

定制/選配  橫梁長度 (基線距離) 可定制；標定板材質  陶瓷

標定板精度  +-150nm；標定板標識點7×7

標識點圓心距離0.00375m；標定板尺寸0.03×0.03m；標定板外部尺寸誤差+-0.1mm

標定板厚度  近似1mm；工作溫度 0℃~+50℃；工作濕度 10%~80%

被動雙目立體視覺實驗系統立體視覺軟件平臺

1支持Windows、Linux和macOS操作環境；

2函數庫可以用C、C++和.NET (如C#或VB.NET) 等多種通用編程語言訪問；

3.超大處理庫，包含超過2000個算子，可滿足各種低級、中級和高級圖像處理；

4.適用于32/64-bit Windows Server 2008 R2 / 7 / Server 2012/8/10、64-bit Linux、macOS 10.10 / 10.11/ 10.12；

5. 支持多核和多處理器計算機；

6.使用SSE2、AVX、AVX2、NEON指令集和自動GPU加速實現高性能;

7.支持上百種工業攝像機和圖像采集卡，支持GenICam、GigE Vision、IIDC 1394、USB、USB3 Vision和Camera Link等標準;

8.函數庫包括blob分析、形態學、匹配、測量、識別和3D視覺等;

9并包含以下算法模塊：

1.三維標定；2.三維測量；3.二維測量；4.一維測量；5.條碼讀??；6.Data Code碼讀?。?.OCR/OCV；8.Matching。???

結構光三角法實驗系統面陣系統

分辨率1280(H) x 1024(V)；光譜  黑白；接口 USB3.0；速度 210fps

傳感器 1/2”幀曝光CMOS；激光波長 660nm

激光功率10mw；激光安全等級3R；鏡頭焦距12mm

結構光三角法實驗系統平移實驗平臺及其配件

平移實驗臺面尺寸600×400×200 mm；方形托盤尺寸300×250 mm

支架高度700 mm；平臺材料  金屬

運動方式 中心；最大負載 10 kg

工作溫度  -5~60 °C；平臺自重30kg

整機外形600×400×980mm；定制/選配  支架高度可定制

標定板材質  玻璃/陶瓷；標定板精度  +-150nm

標定板標識點7×7；標識點圓心距離0.00375m

標定板尺寸0.03×0.03m；標定板外部尺寸誤差+-0.1mm

標定板厚度  近似1mm

結構光三角法實驗系統磁性傳感器

往復運動 運動速度0~200 mm/s；重復運動精度±0.1mm

跳動±0.1mm；觸發傳感器  內置旋轉編碼器(2000脈沖/轉)

結構光三角法實驗系統激光器

激光波長660nm；激光功率10mw

激光安全等級3R

結構光三角法實驗系統軟件開發平臺

1支持Windows、Linux和macOS操作環境；

2.函數庫可以用C、C++和.NET (如C#或VB.NET) 等多種通用編程語言訪問；

3.超大處理庫，包含超過2000個算子，可滿足各種低級、中級和高級圖像處理；

4.適用于32/64-bit Windows Server 2008 R2 / 7 / Server 2012/8/10、64-bit Linux、macOS 10.10 / 10.11/ 10.12；

5. 支持多核和多處理器計算機；

6.使用SSE2、AVX、AVX2、NEON指令集和自動GPU加速實現高性能;

7.支持上百種工業攝像機和圖像采集卡，支持GenICam、GigE Vision、IIDC 1394、USB、USB3 Vision和Camera Link等標準;

8.函數庫包括blob分析、形態學、匹配、測量、識別和3D視覺等;

9并包含以下算法模塊：

1.三維標定；2.三維測量；3.二維測量；4.一維測量；5.條碼讀取；6.Data Code碼讀??；7.OCR/OCV；8.Matching。
