（一）

設備需求：

1.1

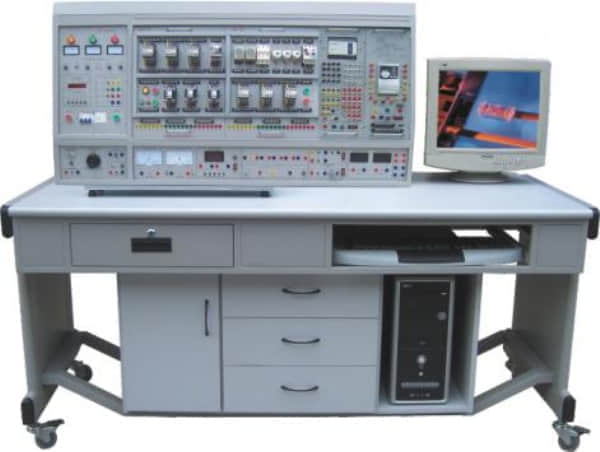

設備名稱： 高級維修電工實訓考核裝置（普通型）BHWXG-01型  數量   1臺，實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、PLC綜合訓練等

1.2

1、操作臺需三相五線的交流電源；

2、技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類電氣拖動系統, 并可滿足維修電工的安裝、調試、故障分析及排除故障的技術要求；

3、裝置設有電壓型和電流型漏電保護器，能確保操作者的人生安全；

4、所有元器件都通過導線引到接線端子上；

5、具有手動控制和用PLC程序遠程自動控制兩種方法來控制電機的起、停，且可以檢測各種信號的反饋。

（二）

技術要求：

*2.1

1.輸入電壓：三相四線制～AC380V±10% 50Hz

2.工作環境：環境溫度范圍為-5～＋40℃

2..裝置容量：＜1.5KVA

3.重 量：100Kg

4. 外形尺寸：1600mm×700mm×1450mm

5. 安全保護：漏電動作電流≤30mA 過流保護、熔斷器保護

*2.2

實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板，為實訓掛箱提供交流電源、直流穩壓穩流電源，具體功能如下：

1、外部電源輸入指示燈亮（提醒操作者外部電源已與實訓臺接通）。

2、推上三相漏電開關，三相電源向?qū)嵱?xùn)掛箱等供電，三只450V電壓表指示輸出線電壓。

3、低壓交流電源：輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。

4、提供～220V插座2只，為外部設備提供工作電源。

5、直流穩壓穩流電源：電壓0-30V連續可調，內置式繼電器自動換檔，多圈電位器連續調節，輸出電流2A，具有預設式限流保護功能。

6、配智能型多功能實測模塊

1. 采用3.5寸TFT液晶屏顯示（分辨率320*480），屏幕亮度可調。

2. 測量速度選擇：慢/中/快速。

3. 超量程顯示：量程的120%。

4. 按鍵可以鎖定。

5. 觸發功能：?jiǎn)?外部/自動觸發。

6. 傳感器：教師可自定對應關系曲線，進行傳感器測量。

7. 準確度：0.02%。

8. 數學公式：上限/下限比較、MIN/dB/dBm/REL/Hold。

9. 測量功能：電容、二極管、交/直流電壓、占空比、交/直流電流、通斷、二線/四線電阻、周期/頻率、。

10. 圖形顯示：直方顯示/條形顯示/趨勢顯示。

11. 可測溫度值：PT100/PT50/Cu100/Cu50;K/N/R/S/T/B/E/J/WRe325；

12. 通訊接口：WIFI、藍牙、USB Device，配套接收軟件。

13. 方波輸出。

14. 開放校準功能。

15. 擴展功能：數據保持、數據存儲、數據回讀。

*2.3

主控功能板配備：

1、三相五線電源輸入，經漏電保護器后，經過總開關，給實訓裝置供電。

2、實訓裝置包括一次回路：4P空氣開關1個63A，熔斷器3個20A，接觸器及附件和熱繼電器各3個，每一項對應電流表和電壓表。

3、控制回路包括的元器件：1P空開6A，熔斷器 1個2A，按鈕3個(黃綠紅),指示燈3個(黃綠紅)，中間繼電器220V 3個，延時繼電器220V 2個，通過起、停按鈕控制接觸器通斷，并設有急?？刂瓢粹o。

4、設置220V  5孔插座2個，日光燈自帶鎮流器 1個，E27螺旋燈座 2個，雙聯開關2個用于照明控制。

5、控制屏上有450V指針式交流電壓表1只，通過波段開關切換可以觀測三相電網電壓；

6、定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定時間、定時報警、切斷電源等功能；還可以自動記錄由于接線或操作錯誤所造成的漏電告警、電源短路的總次數，為實訓技能的考核提供一個統一的標準；

7、智能型多功能交流電路測量電表：八位LED顯示，可同時測量工作電路中電流I、電壓V、功率KW、電能KWh、工作時間T。精度1.0級。

8、DW-PLC可編程控制器實訓組件：提供西門子S7-1200系列可編程主機及相應的編程通訊線、PLC軟件。

9、工控組態軟件一套：

打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、數字效果好的組態棒圖，并進行實訓動態跟蹤教學。

10、PLC仿真實訓軟件一套：

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

11、四孔萬能實中板 2塊

12、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。

13、所有低壓元器件必須明裝（除了電壓表和電流表），并敷設線槽。

14、三相鼠籠異步電動機180W Y/△ 380V 1臺

*2.4

實訓桌

1、實訓桌底部安裝絕緣輪子并且可以鎖住。

2、鐵質雙層亞光密紋噴塑結構，桌面為防火、防水、耐磨高密度板。

（三）

功能要求：

3.1

功能描述：適用于初、中、高級電工要求的電氣控制線路，通過裝置配備的PLC可編程控制器和變頻調速器及相應實訓模塊的訓練，快速掌握課程要求的實際應用技術和操作技能。

3.2

用途：用于實操培訓

1、電拖部分

1.三相電機直接啟動控制 2.三相電機點動控制3.三相電機自鎖運行控制4.帶電流表的點動與連續運行控制。5.時間繼電器控制電動機Y/△降壓起動控制等

2、PLC綜合實訓

1.PLC認識實訓（軟硬件結構、系統組成、基本指令練習、接線、編程下載等）

2.PLC仿真實訓

3.PLC控制臺三相異步電動機正反轉控制

4.PLC控制臺三相異步電動機Y/△啟動控制

5.PLC控制臺三相異步電動機降壓?jiǎn)?dòng)控制

6.PLC控制臺三相異步電動機能耗制動控制

7.PLC控制臺三相異步電動機自鎖運行控制
