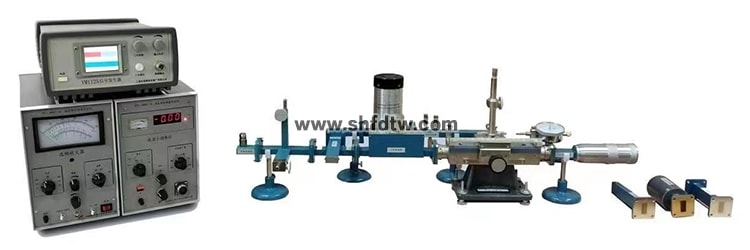

TWP-W212三厘米波導測試系統
一、系統組成：
標準信號發生器、數顯功率計、波導測量線、選頻放大器、波導元件和直讀式頻率計等儀器組成。
企業信息
您只要致電：021-55884001（袁經理）
我們可以解答 三厘米波導測試系統 的相關疑問！
我們可以幫您推薦符合您要求的 三厘米波導測試系統 教學設備 實訓裝置 實訓臺 相關產品！
找不到所需產品？請點擊 產品導航頁
當前產品頁面地址：http://www.xykkt.com/productshow-111-3108-1.html
二、技術指標：
1、標準信號發生器（內附標準衰減器）
※工作頻率：8GHz～12GHz；
頻率穩定度：≤5±10-4/15min；
頻率顯示方式：4 位半顯示（分辨率 0.5MHz）；
輸出功率：≥50mW（等幅）；
功率可調范圍：30dB（0.5dB 步進連續可調）；
輸出調制方波：調制頻率 1000Hz±1%；
輸出功率穩定度：±1.5dB（-10℃～+60℃）；
工作方式：等幅、內調制 1kHz 方波、外調制 1kHz 方波；
諧波失真≤-26dBc；
帶內失真≤-60dB/Hz；
電源：220V~；
接頭形式：L16-50K。
2、選頻放大器
工作頻率：1000Hz±20Hz；
可調范圍：≥40Hz；
通頻帶：分 16Hz、24Hz、32Hz、40Hz 四檔，連續可調；
靈敏度：0.5μV（輸入阻抗為 200Ω）；
放大器量程：0～60dB（每 10dB 步進）；
附加衰減：0.5dB；
指示：刻度 0～1000mV，駐波 1～4、3～10 二檔；
輸入阻抗：200Ω、200KΩ二檔；
電源：220V~；
接頭形式：Q9-50K。
3、數顯微瓦功率計(含 GX2-N8 探頭一個)
頻率范圍：50MHz～12.4GHz；
功率范圍：0.1mW～300mW；
工作誤差：±5%（滿度值）；
固有誤差：±4%（滿度值）；
零點穩定性：±0.5μW/min；
電源：220V~；
接頭形式：L16-50K；
附： 配波導型傳感器（波導接口 FBP100）
頻率范圍：8.2～12.4GHz；
功率量程：100μW～100mW；
4、波導型測量線
頻率范圍：8.2～12.4GHz；
不平穩度：≤±2.5%；
剩余駐波比：≤1.03；
滑動距離：＞95mm；
可調諧，探針深度 3mm；
傳動結構：采用渦輪蝸桿式減速緩沖設計；
波導接口：FBP100。
5、直接可讀式頻率計
頻率測量范圍：8.2～12.4GHz；
頻率誤差：≤±0.3%（全頻段）；
波導接口：FBP100；
6、波導元件（含 9 種）
①定向耦合器
中心頻率耦合度：22dB±2dB，方向性：≥15dB；
電壓駐波系數：主線＜1.25、副線＜1.25；
②可變衰減器
最大衰減：≥30dB；
起始衰減：＜0.5dB；
定標誤差：±5%（±0.5dB）；
電壓駐波系數：＜1.2；
③ E-H 阻抗調配器
可調駐波比：1.05:20；
④ 晶體檢波器
工作頻率范圍：8.2～12.4GHz；
駐波比調節范圍:20:1.05；
⑤ 匹配負載
駐波比:S＜1.05；
⑥ 900 彎波導
駐波比:S＜1.05；
⑦可變短路器
行程:不短于 35mm；
駐波比: S＞50；
定位精度:＜1%(半波導波長) ；
相移:不低于 1800；
⑧ 直波導
駐波比: S＜1.05；
⑨ 波導同軸轉換器
駐波比: S＜1.35。
三、實驗內容
1、實驗一微波測量系統的認識和調試。
2、實驗二頻率測量7厘米。
3、實驗三波導波長（導內波長）的測量和駐波測量。
4、實驗四、阻抗測量（歸一化阻抗測試實例）
5、實驗五阻抗調配…
6、實驗六微波功率測量和衰減測量。
7、實驗七定向耦合器的性能測量
8、實驗八雙T接頭（魔T）特性測試。
四、包含配置
1、連接螺釘、螺母 20套
2、C型夾 4只
3、波導支架 5套
4、防塵布 1塊
5、實驗資料 1本
