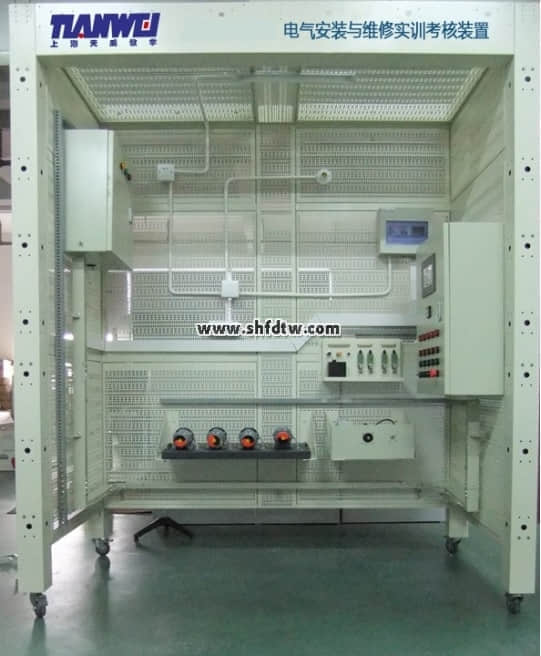

電氣安裝與維修實訓裝置

一、該裝置應采用鋼制網孔板和鋼制骨架組接而成，安裝有自鎖式腳輪，方便移動和使用。裝置表面噴塑，裝置設計高度以人站立方便操作的高度為準，既安全又能使使用者感受到施工現場環境。橫向、縱向?qū)挾群线m，可以模擬現場線路的轉向布置。網孔板可以方便拆下。做隱蔽工程施工時，帶有穿管孔，使用扎帶固定線管，在穿出網孔板時可以使用引出導線穿入明裝底盒。配套的PVC管彎管器，可方便的對PVC管彎成90度。

可進行電工安裝。如橋架安裝、PVC管安裝、吊燈、白熾燈座、日光燈、開關、插座、控制箱、配電箱等，包含有交流異步電動機※、直流電動機、步進電機※、伺服電機※、溫度控制器※、電偶、PLC※、變頻器※、觸摸屏※等。每個操作組配套一組可移動式工具車和元件柜，便于對元件的保管和安裝施工。

您只要致電：021-55884001（袁經理）

我們可以解答 電氣安裝與維修實訓考核裝置 的相關疑問！

我們可以幫您推薦符合您要求的 電氣安裝與維修實訓考核裝置,教學實驗室 相關產品！

找不到所需產品？請點擊 產品導航頁

當前產品頁面地址：http://www.xykkt.com/productshow-42-2024-1.html

二、整體技術參數

1、工作電源：三相五線供電 AC 380 V/220 V ±7.5%  50 Hz；

2、工作環境：室內；

3、實訓裝置主網孔板建議尺寸：長（mm）×寬＝860*700；

4、實訓裝置外形建議尺寸：2006mm×1003mm×2410mm；

5、實訓裝置材料：Q235鋼板。鋼板厚度≥1.5mm；

6、最大功率消耗  ≤1.5KW；

7、安全保護措施：采用最新國家供電標準三相五線制電源，具體包括電壓型漏電保護器、電流型漏電保護裝置、電流型保護方式、斷電誤上電保護、急停開關保護等。

三、實訓項目

1.室內照明及動力配電

1)電表箱的安裝實訓；

2)配電箱的安裝實訓；

3)日光燈的安裝實訓；

4)白熾燈的安裝實訓；

5)吸頂燈的安裝實訓；

6)節能燈的安裝實訓；

7)PVC管的處理與布置實訓；

8)PVC管的穿線實訓；

9)開關與插座的安裝實訓；

10)分線盒的安裝實訓；

11)線路分配設計實訓；

12)施工規范的學習與訓練實訓；

13)安全施工要求學習與訓練實訓；

14)兩地控制一盞燈實訓；

15)線槽布線施工訓練實訓；

16)隱蔽工程施工訓練實訓；

17)隔離開關的安裝實訓；

2、配電線路的接線實訓

1)金屬橋架的組合與安裝實訓；

2)塑料線槽的敷設實訓；

3)電氣控制箱的安裝實訓；

3、電氣控制電路安裝實訓
