TW-SNY62雙饋風力發電實驗系統

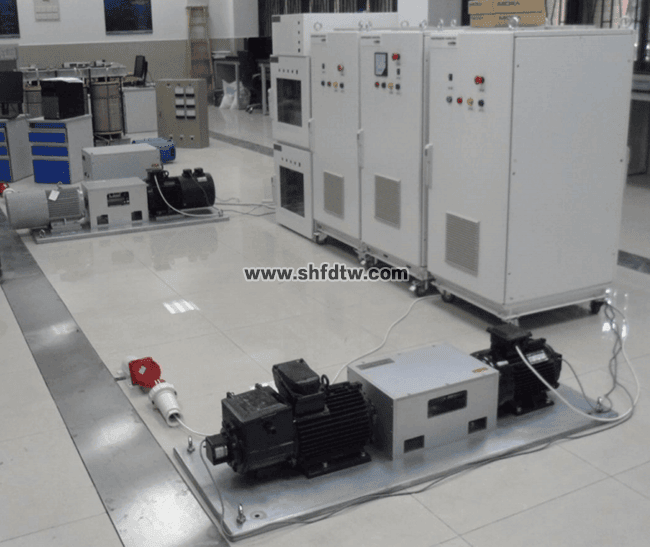

雙饋風力發電實驗系統在職業教育教學中的應用探索</h2><h3>一、系統構成與功能定位</h3> 雙饋風力發電實驗系統作為新能源專業核心實訓設備，采用模塊化設計理念，包含雙饋異步發電機、變流器控制柜、風速模擬裝置等核心組件。該平臺高度還原了真實風電場運行場景，特別適合職業院校開展理實一體化教學。


系統配備的<strong>雙PWM變流器單元</strong>支持背靠背運行模式，可完整呈現能量雙向流動特性。通過觸摸屏人機界面，學生能直觀觀測發電機在不同風速條件下的轉速-轉矩曲線，理解超同步與亞同步運行狀態的本質差異。

<h3>二、典型實驗項目設計</h3> <h4>1. 基礎特性認知實驗</h4> 通過調節模擬風速裝置，學生可完成空載特性、負載特性等基礎實驗。系統配備的<strong>諧波分析模塊</strong>能實時顯示定轉子電流波形，幫助學生掌握雙饋電機特有的滑差功率特性。建議在實驗報告中要求繪制功率流向示意圖，強化對能量轉換過程的理解。<h4>2. 并網控制實訓</h4> 本系統最大特色在于配置了完整的并網控制系統。學生通過<strong>DSP控制板</strong>可編程實現矢量控制、直接功率控制等策略。在調試PWM調制波形時，建議采用"參數擾動法"，讓學生觀察不同開關頻率對諧波含量的影響，培養工程調試思維。<h4>3. 故障診斷綜合訓練</h4> 教師可借助系統預設的<strong>18種典型故障模式</strong>，組織學生開展故障樹分析。例如在電網電壓驟降場景下，引導學生調整crowbar保護電路的觸發閾值，記錄不同參數對機組低電壓穿越能力的影響數據。<h3>三、教學實施要點建議</h3> <h4>1. 分層遞進式教學設計</h4> 建議將實訓分為認知層（設備結構識別）、驗證層（特性曲線測繪）、創新層（控制算法優化）三個階段。對中高職學生應側重前兩個層次，而高職本科銜接班可增加Matlab/Simulink聯合仿真環節。<h4>2. 虛實結合的授課方式</h4> 在硬件實操前，推薦使用配套的<strong>3D仿真軟件</strong>進行預訓練。虛擬系統可模擬極端工況而不損傷設備，特別適合訓練電網故障響應等高風險項目。實際接線時要求學生分組繪制電氣連接拓撲圖，培養規范意識。<h4>3. 產教融合項目開發</h4> 可結合本地風電場運維需求，設計葉片結冰功率補償、偏航系統優化等實戰課題。例如利用系統提供的<strong>SCADA數據接口</strong>，指導學生開發功率預測小程序，將實訓成果轉化為實際應用。<h3>四、安全管理注意事項</h3> 雙饋實驗系統涉及大功率電力電子設備，必須嚴格執行三級安全管理制度： 1. 課前檢查接地電阻（≤4Ω） 2. 操作時佩戴絕緣手套 3. 緊急制動按鈕功能測試 建議將安全操作規范納入課程考核體系，設置"一票否決"制，強化學生的職業安全意識。<h3>結語</h3> 雙饋風力發電實驗系統通過高度集成的硬件平臺和模塊化軟件系統，有效破解了新能源專業"看不見、動不了、難再現"的教學困境。教師在運用時要注意對接《風力發電機組安裝與調試》等核心課程標準，將行業最新技術規范（如GB/T 36994-2018）融入實訓項目，切實培養符合產業升級需求的高素質技術技能人才。
