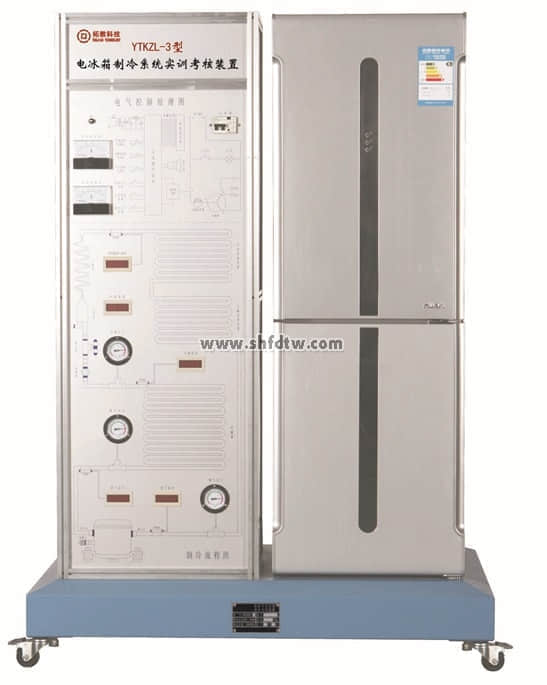

電冰箱制冷系統實訓考核裝置
一、產品整體配置
1.實訓裝置采用真實的直冷式雙門電冰箱系統，直觀展示了直冷式雙門電冰箱的系統結構、工作原理，可以清楚的看到制冷循環系統結構，并配有真空壓力表、溫度表等，便于教學演示講解及學生對課本知識的理解掌握。
2.整套電冰箱系統真實完整，結構清晰、緊湊，與實際冰箱制冷系統、電氣系統一致。同時可滿足對直冷式電冰箱實訓的要求。
3.實訓裝置采用柜式結構，鋁合金型材框架，由家用雙門智能電冰箱、測量?jī)x表、設故系統、保護系統以及直冷式電冰箱制冷系統流程圖等組成。
4.可模擬故障設置，學生根據工藝分析故障可能產生的原因，確定故障發生的范圍，并進行排故。有利于開展技能鑒定、考核工作。
二、技術性能
1.輸入電源：?jiǎn)蜗嗳€～220V±10% 50Hz
2.裝置容量：＜0.4kVA
3.外形尺寸：1m×0.6m×1.7m
4.安全保護：具有漏電流保護裝置，安全符合國家標準
三、基本功能及組成
|
序號 |
名稱 |
功能 |
數量 |
|
1 |
直冷式電冰箱 |
家用雙門智能控溫電冰箱，冷藏室和冷凍室。能耗等級：1級 |
1套 |
|
2 |
交流電壓表 |
測量范圍0～250V,精度1.5級，用于監測電源電壓 |
1套 |
|
3 |
交流電流表 |
測量范圍0～1A,精度1.5級,用于觀測系統啟動電流及正常工作電流 |
1套 |
|
4 |
智能溫度儀5只 |
采用PT100傳感器，測量壓縮機排氣口溫度、冷凝器出口溫度、蒸發器進口溫度、壓縮機吸氣口溫度以及環境溫度 |
5套 |
|
5 |
真空壓力表3只 |
測量范圍為-0.1～0.9MPa,可顯示系統低壓側、高壓側及冷凝后的壓力 |
3套 |
|
6 |
故障模擬系統 |
通過閥門的調節來設置制冷系統的故障 |
1套 |
|
7 |
保護系統 |
對地漏電電流超過一定值，即跳閘切斷電源；設有熱保護器件，對壓縮機進行過熱、過載保護 |
1套 |
|
8 |
直冷式電冰箱制冷系統流程圖 |
印有制冷系統流程圖，并設有相應的測量?jī)x表 |
1套 |
四、實訓項目
初級技工基本技能實訓
1.專用工具的操作
2.制冷系統試壓及檢漏
3.制冷系統抽真空及充注制冷劑
中級技能實訓
1.直冷式電冰箱系統調試
2.直冷式電冰箱故障模擬設置
3.直冷式電冰箱維修及故障分析
