該實驗是將干飽和蒸汽通過六種試驗銅管，管子在空氣中散熱而使蒸汽冷凝為水，由于銅管的外表狀態及空氣流動情況的不同，管子的凝水量亦不同。通過單位、時間、凝水量的多少，來觀察和分析影響傳熱的諸多因素，并可計算出每根管子的總傳熱系數。

由六組不同性能的傳熱管，蒸汽發生器和風機組成，可觀察和分析在自由對流、強迫對流影響管道傳熱的傳熱系數K值。    設備配置：實驗銅管（硅酸鹽保溫管、鋸末保溫管、鍍鉻保溫管、光管保溫管、黑管保溫管、管束保溫管）、配氣管、計量管、低噪音風機、電熱鍋爐、壓力保護裝置（限壓閥、電接點壓力表）、壓力表、電控裝置及箱體、控制閥門?？刂婆_、不銹鋼支架、由不同性能的傳熱管道（銅裸管、涂黑管、翅片管、玻璃絲棉保溫管、鋸末保溫管、鍍鉻管），蒸汽發生器等組成。

綜合傳熱性能實驗臺主要配置：

1、控制臺

2、不銹鋼支架

3、由六組不同性能的傳熱管道（銅裸管、涂黑管、翅片管、玻璃絲棉保溫管、鋸末保溫管、鍍鉻管），

4、蒸汽發生器

5、風機

6、壓力表等組成。

7、清單：不銹鋼控制臺1套、不銹鋼支架1套、由六組不同性能的傳熱管道，調節閥門組6個，不銹鋼蒸汽發生器1套、風機1個、壓力表1個，安全閥1個、壓力、溫度控制器1套，三種安全保護系統1套。

技術性能：

1.工作電壓：380v，功率≥8KW

2.銅管外徑大于20mm；

3.風機風量2000 m3/h，功率≥250W

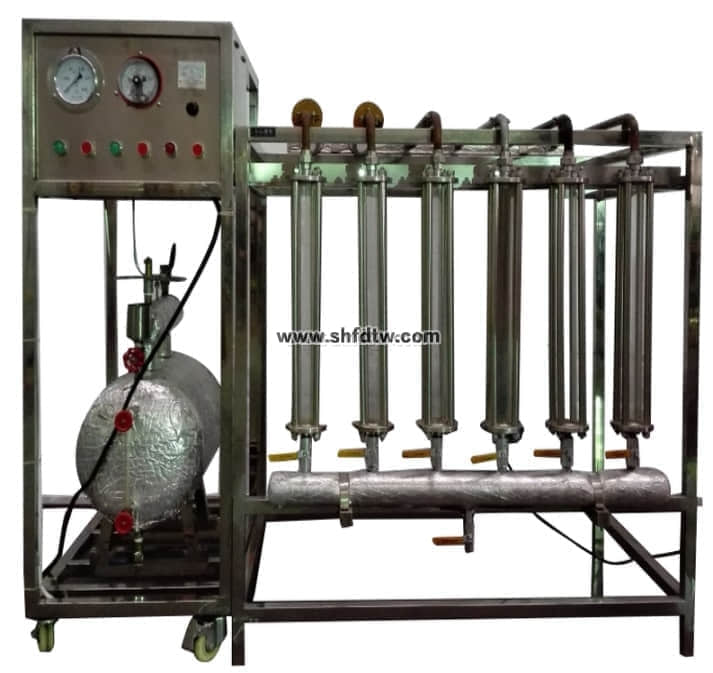

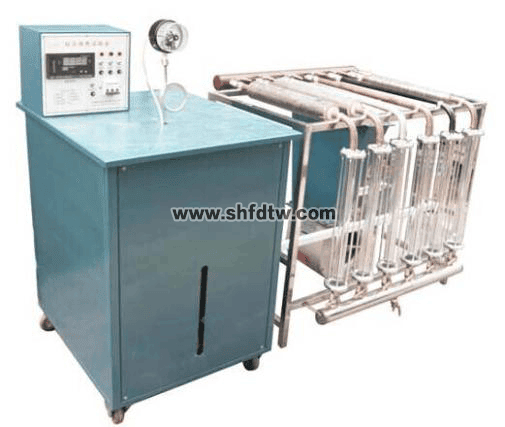

TW-RG708綜合傳熱性能實驗臺

實驗?zāi)康模?

1.觀察和分析相同直徑的紫銅管在不同形式下，自由對流、強迫對流對傳熱系數K值的影響。

2.了解綜合傳熱性能實驗臺的結構特點及對傳熱系數K的影響因素。

主要配置：

紫銅傳熱管道（銅裸管、涂黑管、翅片管、玻璃絲棉保溫管、鋸末保溫管、鍍鉻管各一組），調節閥門組，蒸汽發生器，熱風幕風機，壓力控制器及溫度保護裝置，不銹鋼臺架及控制屏等。
