二、技術指標

1、輸入電源：?jiǎn)蜗嗳€制  AC220V±5%　50HZ。

2、工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜5000m。

3、外形尺寸：尺寸（長*寬*高，單位:MM）: 1600*700*1600。

4、裝置容量：＜2.0KVA。

5、安全保護：漏電保護，接地保護措施。

三、設備的配置

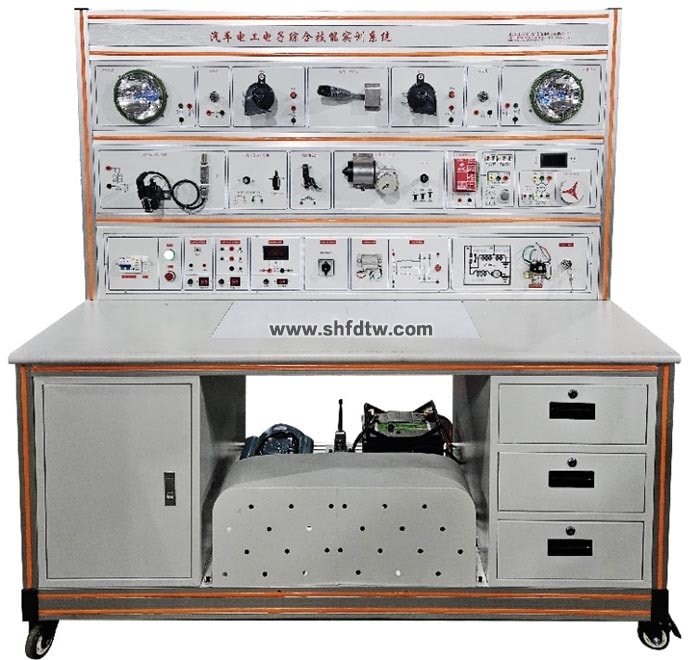

實訓設備由實訓電源箱、上層臺架、桌面及模塊收納柜和抽屜柜組成。

(一)實訓電源箱

電源箱外殼為鐵質雙層亞光密紋噴塑結構，鋼質面板。為實驗提供交流電源、直流電源、及測試儀表等。具體功能如下：

1、單相三線220V電源輸入，經漏電保護器后，由接觸器通過起、停按鈕進行操作；設備提供220V電源開關，用于控制交流電機的啟停，進而控制汽車三相交流發電機，可為12V蓄電池充電。

2、提供12V、5V直流工作電源，為汽車電子模塊供電，提供直流電壓表1只。

3、上層臺架以實驗面板為模塊式結構，每個模塊上安裝有相應的汽車配件，（包含怠速電機、燈光及組合開關、雨刷電機及開關、喇叭、噴油嘴電磁閥，點火變壓器，火花塞，汽車發電機，電壓調節器，起動機，12V延時起動繼電器，12V蓄電池等）大型配件獨立安裝，小型元件組合在一個模塊上，方便組合各種系統線路。

4、汽車電子元件模塊由注塑透明封閉元件盒及PCB板構成。元件盒體由透明有機工程塑料注塑而成，具有示教功能，使用者能夠觀察到元件形狀和接線方式，有利于教師講解和學生認識；面板采用PCB制作而成，表面清爽、符號線路清晰、元件更換容易。元件盒面板尺寸58mm*58mm，尺寸58mm*124mm，124mm*146mm三種規格。

5、桌面安裝有實驗盤（采用350mm*300mm塑料洞洞板），可完成線路搭接訓練。自由搭建電工電子理論模型電路，實踐檢驗和學習汽車相關應用電路。

6、實驗桌采用4080,4040工業鋁型材結構，帶有萬向輪，實驗桌下面設有模塊收納柜和3層抽屜柜，可放置汽車電子實訓模塊和實訓工具，文件等。

四、設備配置表

五、實訓項目

項目一：基礎電子元件識別與檢測

1.1 電阻、電容、二極管、發光二極管、三極管、電感，晶閘管的結構與認知。

1.2.用萬用表檢測電阻、電容、二極管、發光二極管、三極管、晶閘管等器件的性能。

項目二：汽車電子配件識別與檢測

2.1 怠速電機、燈光及組合開關、雨刷電機及開關、喇叭、噴油嘴電磁閥，點火變壓器，火花塞，汽車發電機，電壓調節器，起動機，12V延時起動繼電器，12V蓄電池等的識別與認知。

項目三：汽車轉向控制線路技能實訓

3.1汽車閃光器線路的工作原理

3.2汽車轉向控制線路搭建、測量

3.3測量繼電器的線圈電阻值判斷繼電器的好壞

3.4測量電位器、調整閃光頻率

項目四：汽車發電機穩壓線路技能實訓

4.1汽車發電機電壓調節的工作原理

4.2汽車發電機電壓控制線路搭建、測量

項目五：汽車發電機整流線路技能實訓

5.1汽車發電機三相交流電整流的工作原理

5.2汽車發電機三相交流電整流電路搭建、測量

5.3會測量及應用整流二極管

項目六：汽車起動機控制線路技能實訓

6.1汽車起動機控制線路的工作原理

6.2汽車12V延時繼電器起動機控制線路搭接和測量

項目七：汽車點火線圈控制線路技能實訓

7.1汽車點火線圈控制線路的工作原理

7.2汽車點火線圈控制線路的搭接和測量

項目八：汽車噴油線圈控制線路技能實訓

8.1汽車噴油線圈控制線路的工作原理

8.2汽車噴油線圈控制線路搭接和測量

8.3理解三極管驅動，MOS管驅動原理

項目九：汽車雨刷電動機機控制線路技能實訓

9.1汽車雨刷電動機機控制線路的工作原理

9.2汽車雨刷電動機機控制線路的搭接和測量

9.3 汽車雨刷回位

項目十:汽車步進（怠速）電機控制線路實訓

10.1汽車步進（怠速）電機控制線路的工作原理

10.2汽車步進（怠速）電機線路的搭接和測量

10.3 汽車步進（怠速）電機結構及驅動控制原理

項目十一：汽車音響集成功放控制線路實訓

11.1汽車音響集成功放控制線路（TDA2030A）的工作原理

11.2汽車音響功放（TDA2030A）放大線路的搭建和檢測

項目十二：多路故障報警技能實訓

12.1多路故障報警線路工作原理分析

12.2 邏輯代數、邏輯電路

12.3與非門集成線路的內部組成、工作原理

項目十三：轉速測量電路技能實訓

13.1霍爾測速傳感器的工作原理分析

13.2霍爾測速傳感器的線路的搭建和檢測

六、配套教學資源（共配1套，購買數量5臺以下無此項配置）

汽車電子實訓仿真軟件與汽車電子實訓考核裝置完美搭配，實訓內容從汽車電子基礎到汽車電子應用實例，包括模擬發動機燃油系統、點火系統的運行，傳感器信號采集與及執行器運行控制，廢氣與怠速閥等控制實例實驗，傳感器的特性和執行器控制由自行開發主機微處理器監控。通過計算機和專用軟件對汽車ECU、傳感器和執行器進行仿真、測量、調試、診斷。
