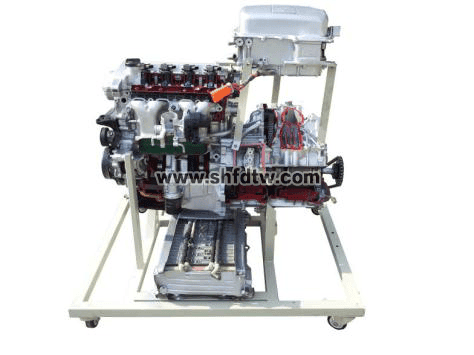

比亞迪秦驅動傳動系統解剖

（發動機總成+變速箱總成）實訓臺

一、產品簡介

選用原裝比亞迪秦動力系統，發動機、驅動電機、雙離合變速箱透明解剖；真實地呈現了比亞迪秦動力系統核心零部件之間的連接控制關系、安裝位置，培養學員對比亞迪e5秦 動力系統故障分析和處理能力，適用于職業技術學院新能源純電動課程教學和維修實訓。

二、功能特點

1. 發動機、驅動電機、雙離合變速箱透明解剖，使學員清楚看到動力系統內部結構，理解比亞迪秦混合動力系統特點。

2. 借助二維碼掃描連接線，在智能移動講臺顯示屏上完整講述主要零部件功能和引腳定義。

3. 教板完整顯示動力總成工作原理圖和引腳定義。

4. 實訓臺由平臺和教板組成，平臺水平放置，安裝發動機、驅動電機、雙離合變速箱等解剖件；實訓臺底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。

5. 實訓臺配套實訓指導書，完整講述該實訓臺工作原理，實訓科目等要點。

三、技術參數

1. 外形尺寸：1200*1200*1800（長*寬*高）；2. 教板尺寸： 1200*1000（長*高）；3. 發動機型號：9YD476ZQA， 類型：1.5TI渦輪增壓發動機   4. 驅動電機類型：永磁同步電機，驅動電機最大功率：110KW；5. 變速箱：6速雙離合自動變速箱

四、實訓目的

1.了解比亞迪秦混合動力工作原理。

2.了解比亞迪秦純電模式工作原理。

3.了解比亞迪秦混動模式下加速過程工作原理。

4.了解比亞迪秦雙離合變速箱工作原理。

5.熟悉比亞迪秦驅動電機內部結構。

6.熟悉比亞迪秦雙離合變速箱內部結構。

7.了解比亞迪秦驅動電機動力傳遞路線。

五.基本配置

發動機，驅動電機，雙離合變速箱，可移動平臺和教板。
