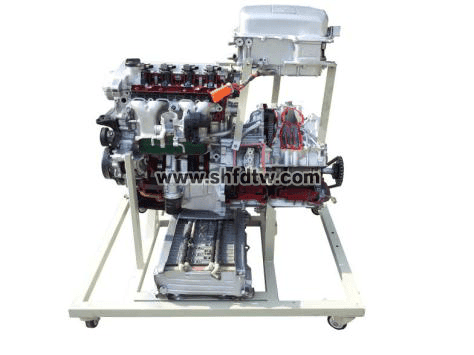

比亞迪F3DM驅動傳動系統解剖

（發動機總成+變速箱總成）實訓臺

一. 產品簡介

選用原裝比亞迪F3DM驅動傳動系統，發動機總成，電機1（發電機）、離合器、電機2（驅動電機）、變速箱；真實地呈現了比亞迪F3DM 驅動傳動系統核心零部件之間的連接控制關系、安裝位置，培養學員對比亞迪F3DM 驅動傳動系統故障分析和處理能力，適用于職業技術學院新能源混合動力課程教學和維修實訓。

二. 功能特點

1. 發動機總成、電機1、離合器、電機2、變速箱透明解剖，使學員清楚看到驅動傳動系統內部結構，理解比亞迪F3DM混合動力系統特點。

2. 借助二維碼掃描，在智能移動講臺顯示屏上完整講述主要零部件功能和引腳定義。

3. 借助二維碼掃描，在智能移動講臺顯示屏上純電驅動，混合驅動，減速能量回饋3種模式控制邏輯

4. 教板完整顯示驅動傳動系統工作原理圖和引腳定義。

5. 實訓臺由平臺和教板組成，平臺水平放置，安裝發動機總成、電機1、離合器、電機2、變速箱等解剖件；實訓臺底部安裝4個腳輪，移動靈活，同時腳輪帶自鎖裝置，可以固定位置。

6. 實訓臺配套實訓指導書，完整講述該實訓臺工作原理，實訓科目等要點。

三. 技術參數

1. 外形尺寸：1200*1200*1800（長*寬*高）；2. 教板尺寸：1200*1000（長*高）；3. 電機1（發電機）：25KW/永磁同步電機；電機2（驅動電機）：50KW/永磁同步電機；4. 變速箱：5速變速箱

四. 實訓目的

1. 了解比亞迪F3DM混合動力工作原理。

2. 了解比亞迪F3DM純電模式工作原理。

3. 了解比亞迪F3DM混動模式下加速過程工作原理。

4. 熟悉比亞迪F3DM發電機內部結構。

5. 熟悉比亞迪F3DM驅動電機內部結構。

6. 熟悉比亞迪F3DM變速箱內部結構。

五.基本配置

發動機總成，電機1，離合器，電機2，變速箱，可移動平臺和教板。
